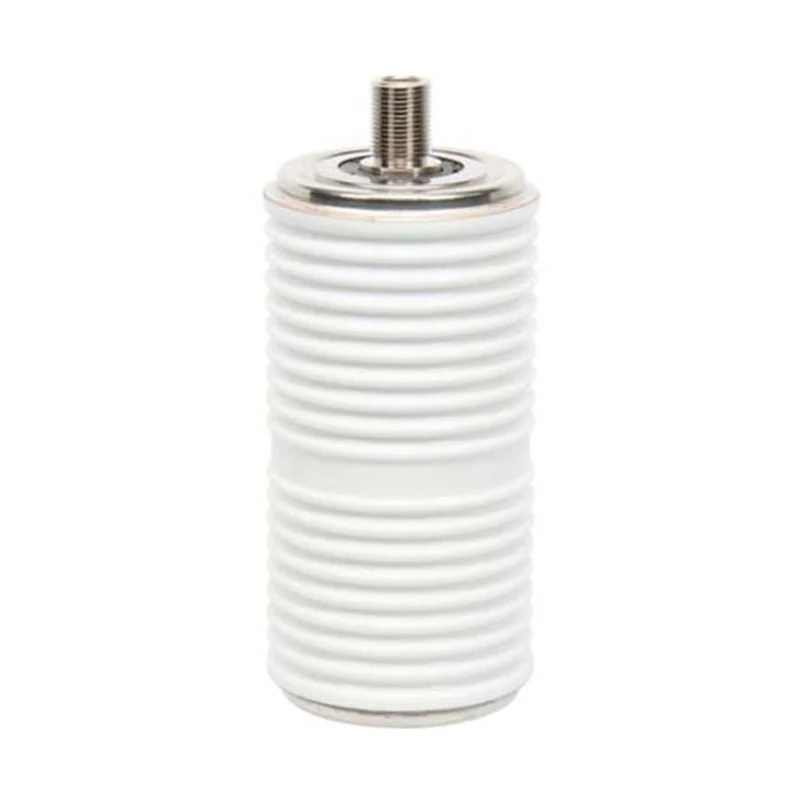

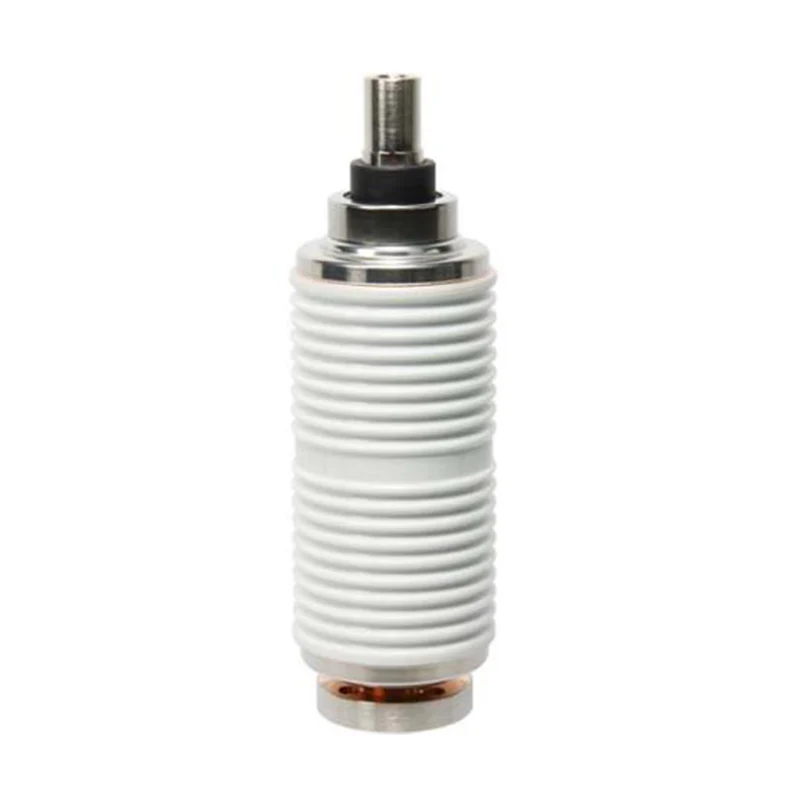

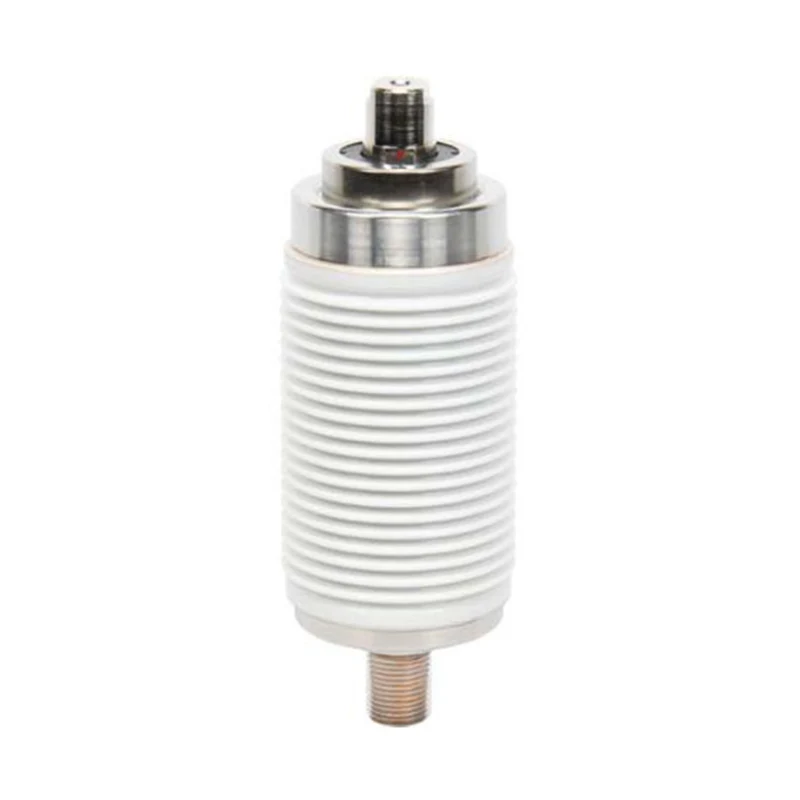

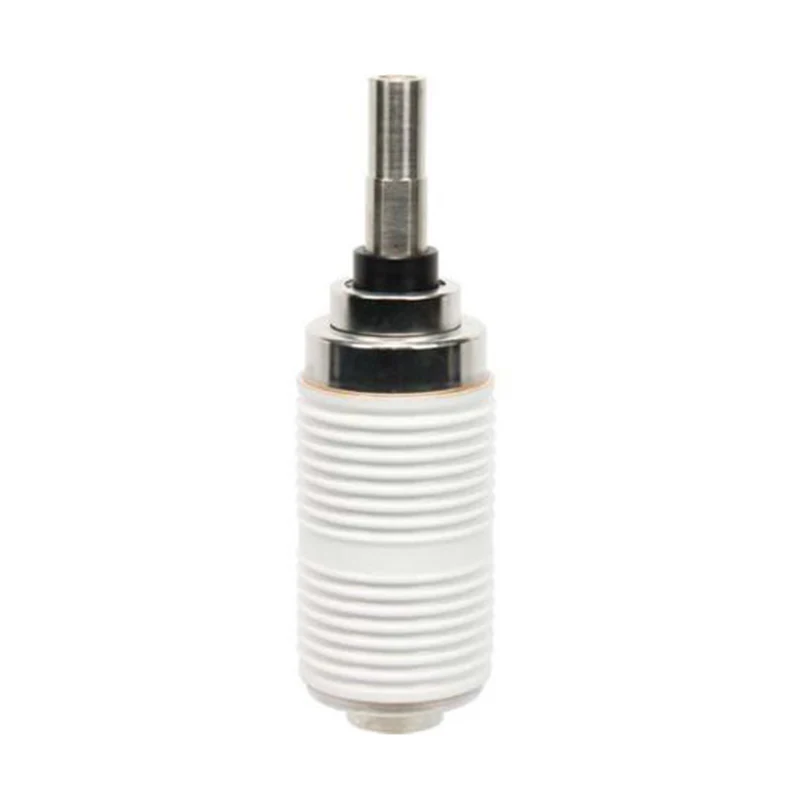

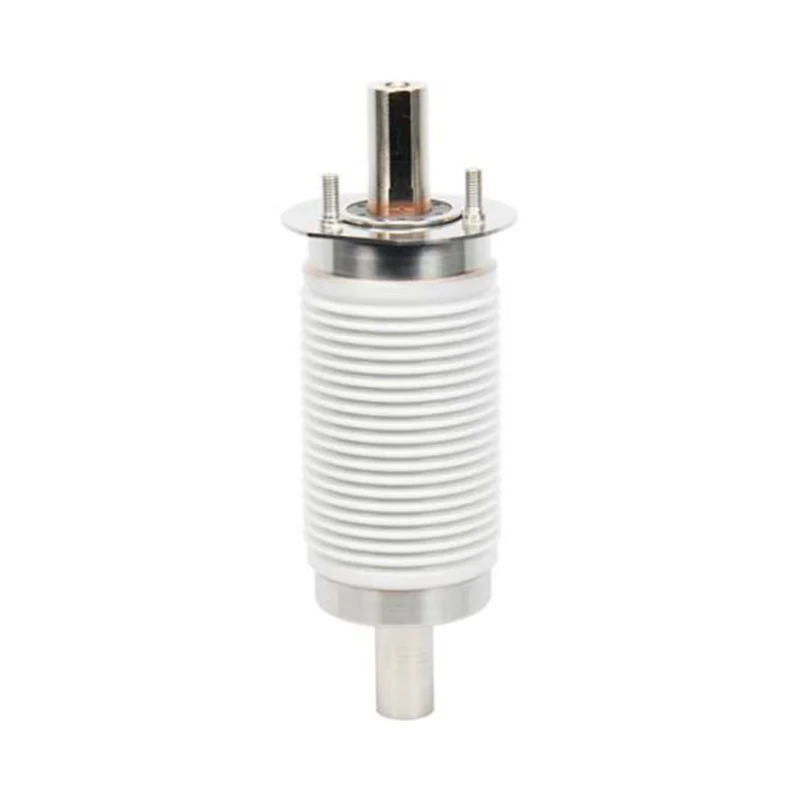

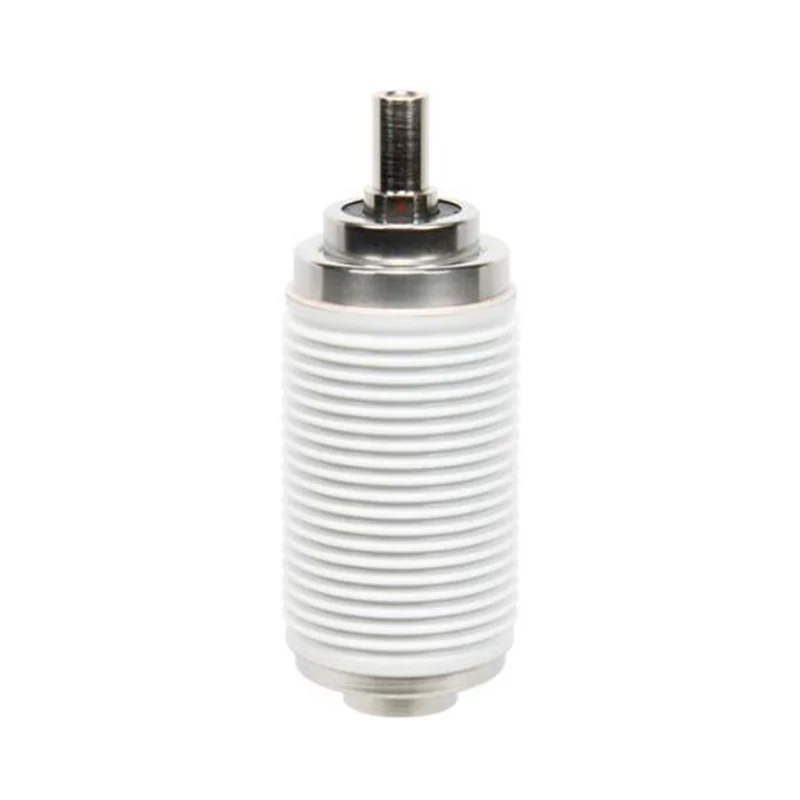

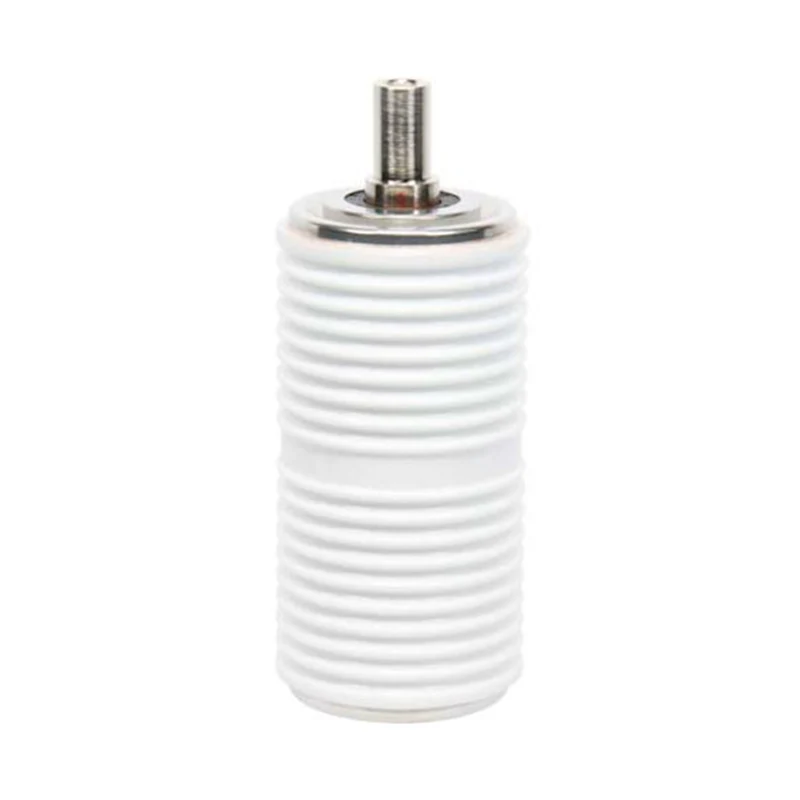

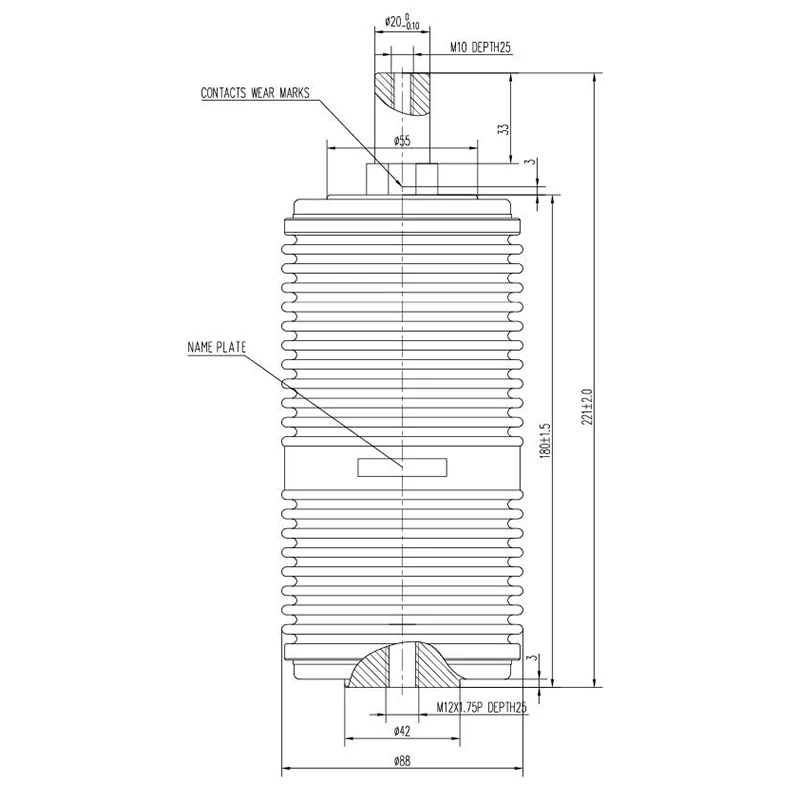

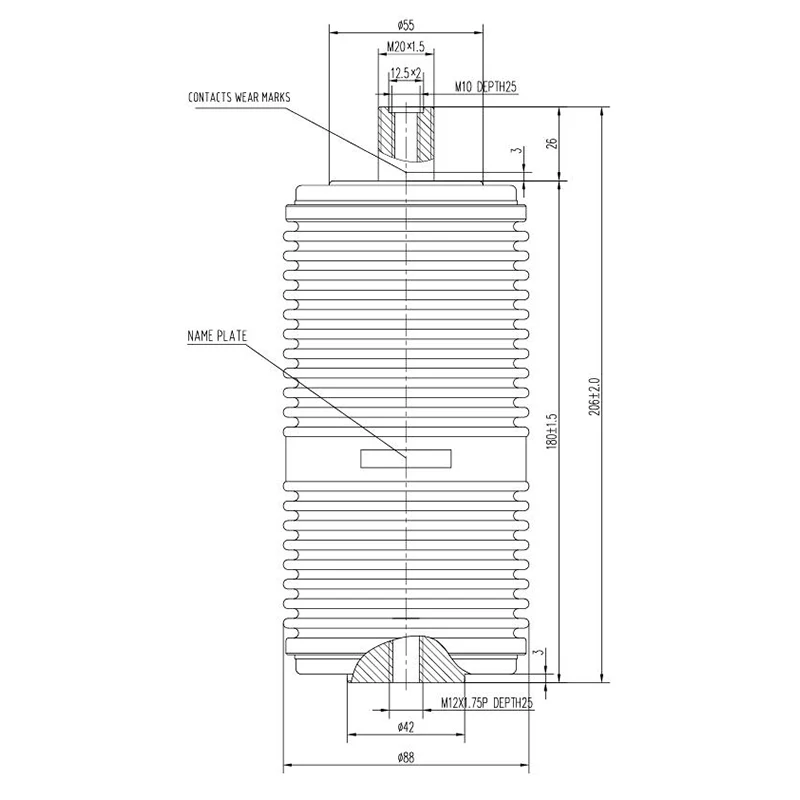

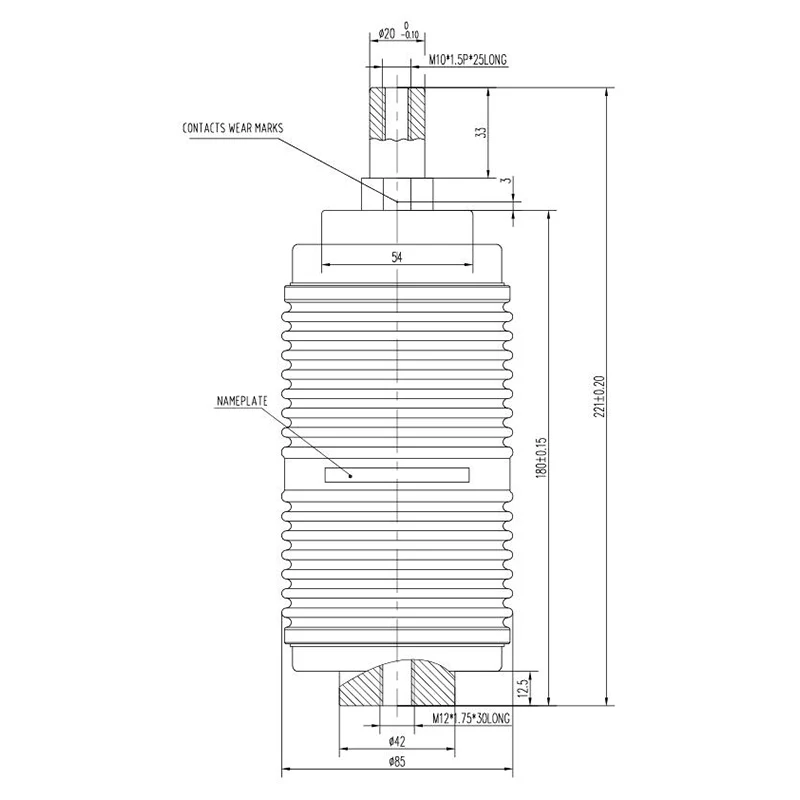

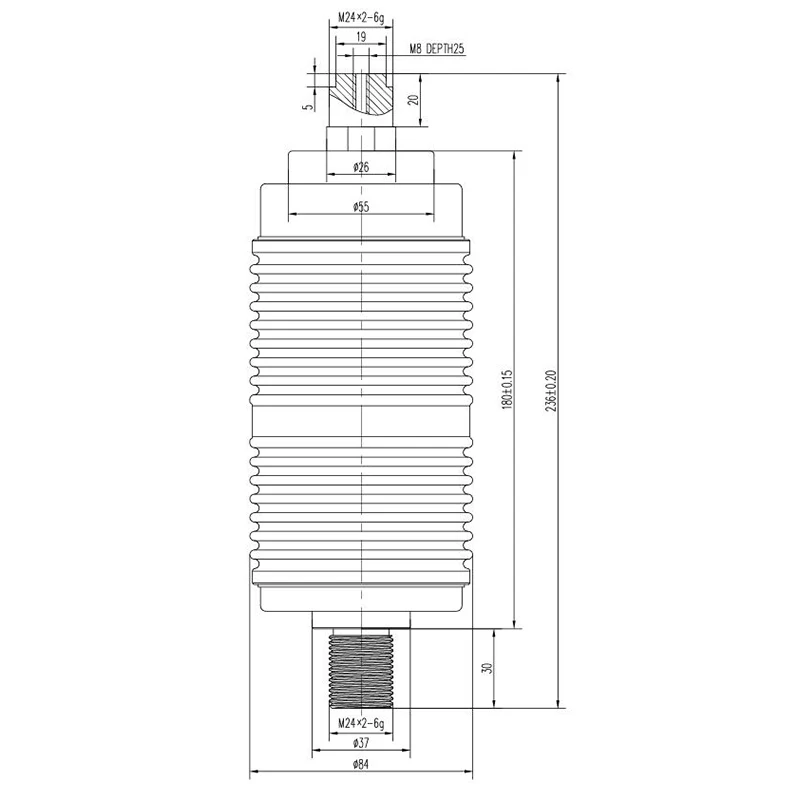

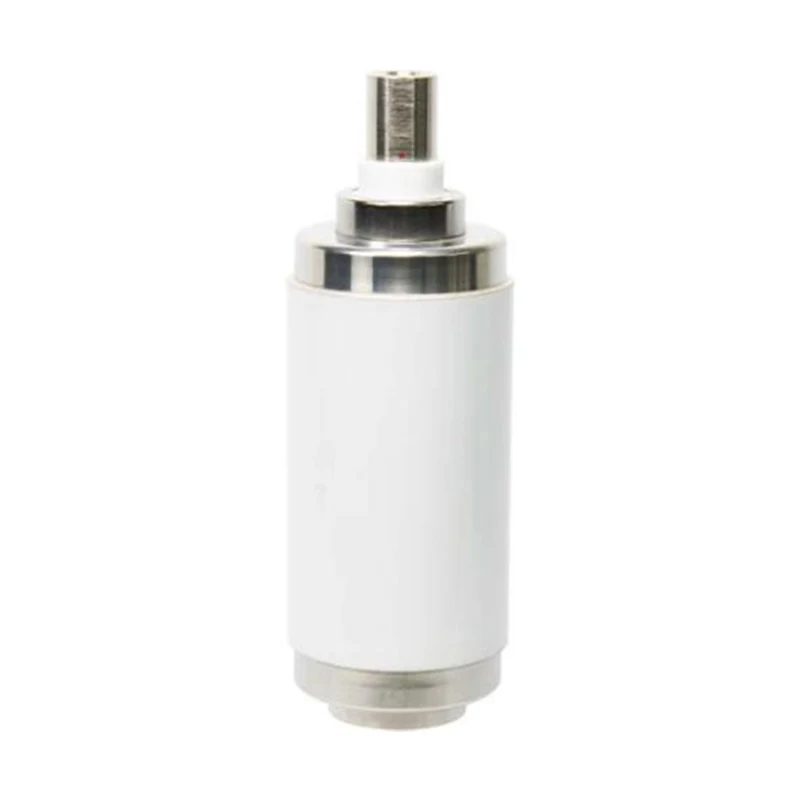

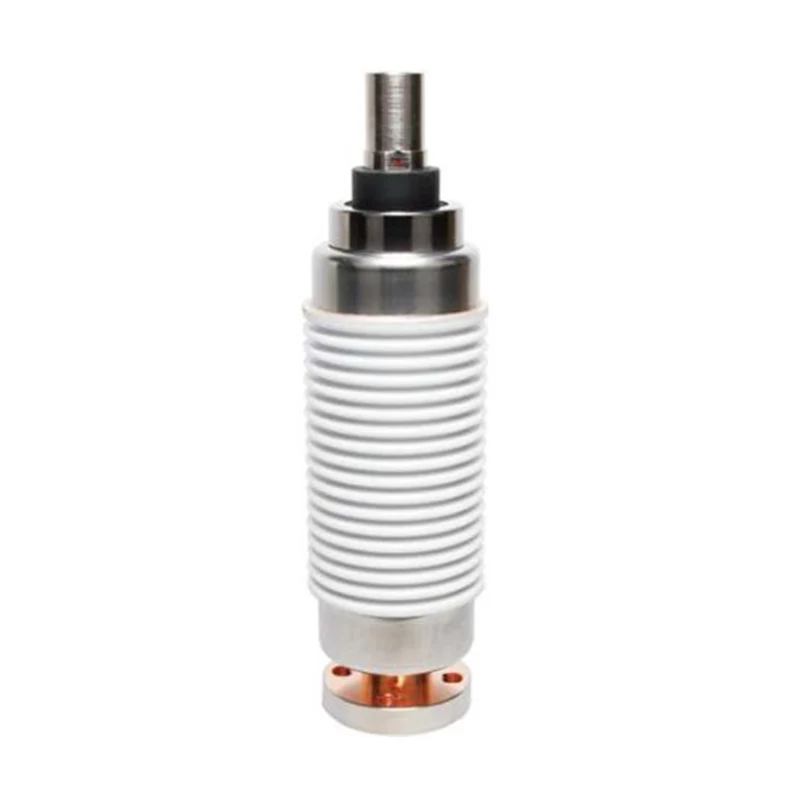

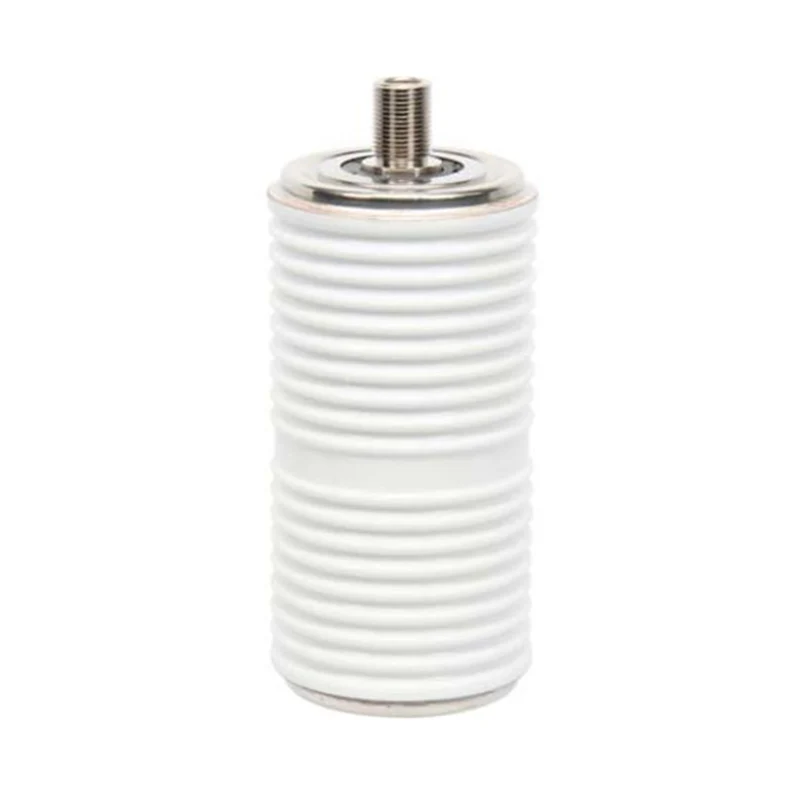

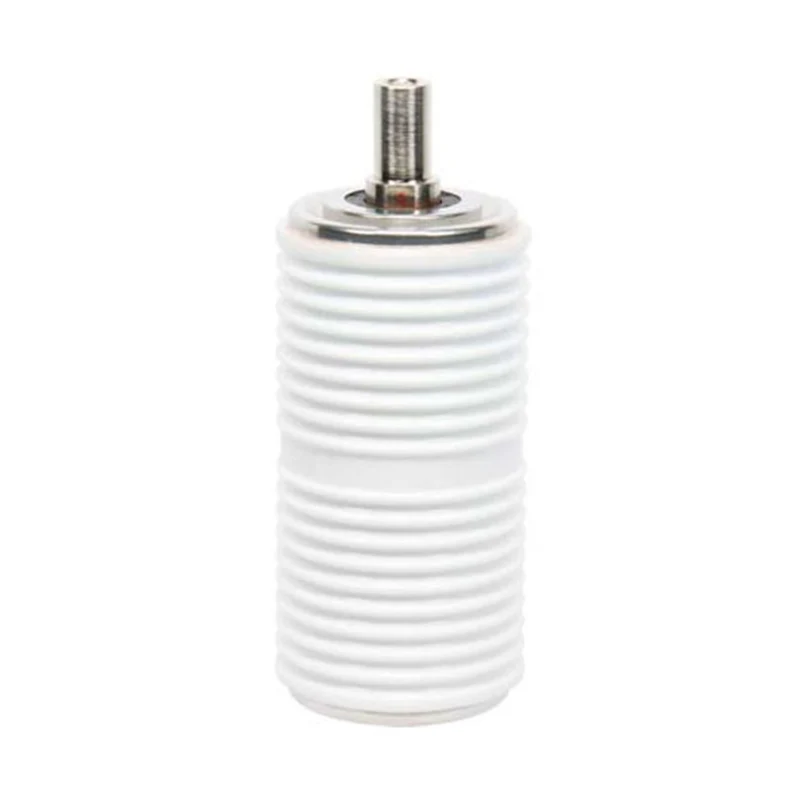

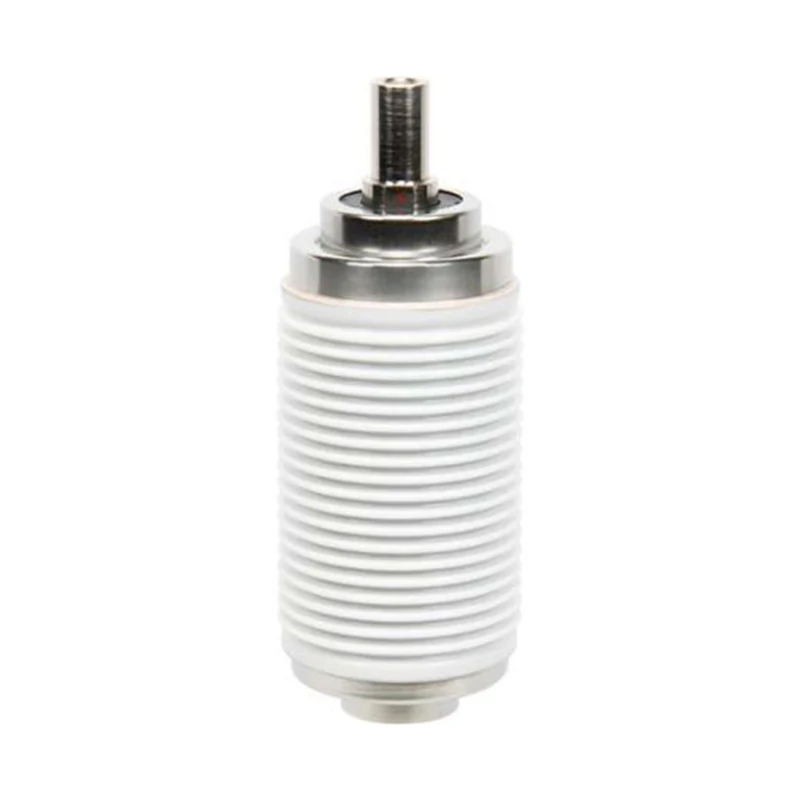

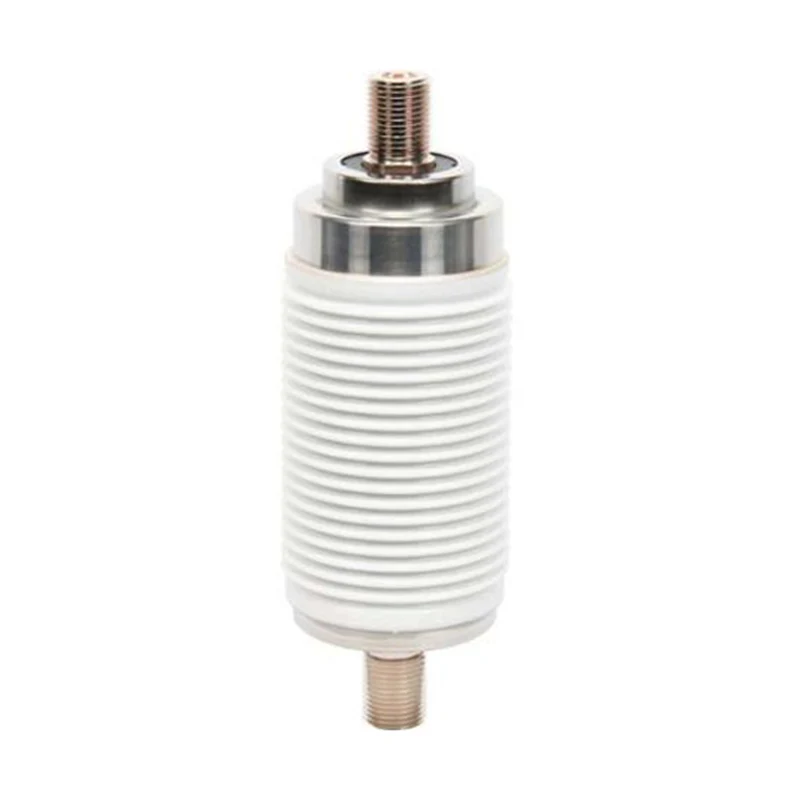

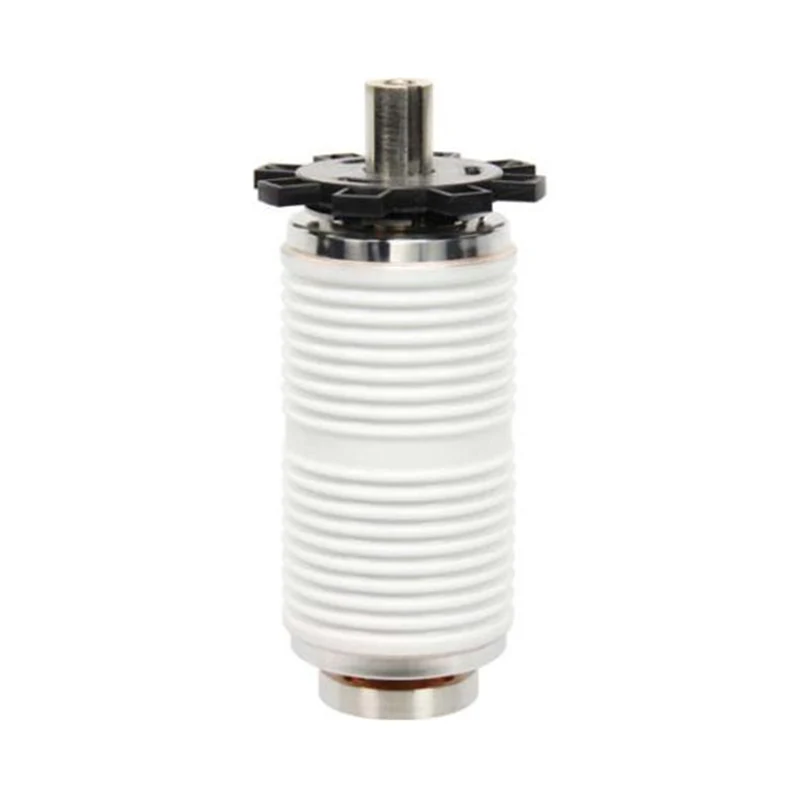

Disjoncteur d'interrupteur à vide 11KV

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

Le disjoncteur à interrupteur à vide 11KV est le produit principal de Sunway Hanguang Electric Manufacturing Limited, un fabricant professionnel de la zone de développement de haute technologie de Xiaogan, dans la province du Hubei, en Chine. Avec plus de 50 ans d'expérience dans les équipements électriques haute tension, Sunway Hanguang dispose d'une solide force de R&D et de production.

envoyer une demande

Description du produit

Le disjoncteur interrupteur à vide 11KV adopte une technologie avancée d'extinction d'arc sous vide poussé, offrant d'excellentes performances, une qualité stable et une large adaptabilité, conforme aux normes internationales. Il est largement utilisé dans les systèmes mondiaux de transport et de distribution d’énergie, devenant ainsi un fournisseur de confiance dans l’industrie.

Fondée en 1968, Sunway Hanguang se concentre sur les équipements électriques à haute tension, avec une base de production de 40 000㎡, une zone de construction de 15 000㎡ et un actif total de plus de 80 millions de yuans. Notre usine est équipée d'équipements de pointe et une équipe R&D professionnelle de 16 experts fournit une assistance technique. En tant que fabricant professionnel basé en Chine, nous nous engageons à fournir des disjoncteurs à vide 11KV de haute qualité ainsi que d'autres produits aux clients du monde entier.

Présentation du produit et paramètres de base

Le disjoncteur à interrupteur sous vide 11 KV, le produit principal de Sunway Hanguang, est conçu pour la distribution d'énergie moyenne tension, avec des performances d'extinction d'arc fiables et une large applicabilité.

- Tension nominale : 11 kV (tension de fonctionnement maximale : 12 kV), applicable au système AC 50/60 Hz.

- Technologie de base : extinction d'arc sous vide poussé (degré de vide ≥1,33 × 10⁻³Pa), couverture de tension 0,66 kV-40,5 kV

- Normes : GB, CEI, ANSI ; Capacité annuelle : 350 000 unités

- Marché : vendu dans le pays et à l'étranger, le volume des exportations augmente de ≥ 10 % par an

Tableau des spécifications du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE

Numéro de modèle.

VITD12/1250-20P

VITD12/1250-20N

VITD12/1250-20M

VITD12/1250-20G

VITD12/1250-20C

VITD12/1250-20A

VITD12/800-13,1M

VITD12/630-20Y

VITD12/1250-31.5G

VITD12/1250-31.5E

VITD12/1250-25Y

VITD12/1250-25U

VITD12/1250-25P

VITD12/1250-25N

VITD12/1250-25M

Fréquence nominale

50/60 Hz

Tension nominale maximale entre phases

12kV, efficace

Tension de tenue à la fréquence de puissance nominale : Air

42kV, efficace

38kV, efficace

42kV, efficace

48kV, efficace

42kV, efficace

38kV, efficace

Tension nominale de tenue aux impulsions : Air

95kV, crête

Courant normal nominal

1250A

800A

630A

1250A

Courant nominal de court-circuit

(Base symétrique triphasée)

20 kA, efficace

13,1 kA, efficace

20 kA, efficace

31,5 kA, efficace

25 kA, efficace

26,3 kA, efficace

25 kA, efficace

Pourcentage de la composante CC du courant de coupure nominal SC

0.5

Courant nominal de création de court-circuit

50 kA, crête

32,75 kA, crête

50 kA, crête

80 kA, crête

63 kA, crête

65,75 kA, crête

63 kA, crête

Durée nominale du courant de courte durée

Courant de tenue nominal de courte durée

20 kA, efficace

13,1 kA, efficace

20 kA, efficace

31,5 kA, efficace

25 kA, efficace

25A,rms

26,3 kA, efficace

25 kA, efficace

Courant de tenue de crête nominal

50 kA, efficace

32,75 kA, efficace

50 kA, efficace

80 kA, efficace

63 kA, efficace

65,75 kA, efficace

63 kA, efficace

Résistance de contact maximale à force de fermeture minimale

19 micro-ohms

25 micro-ohms

20 micro-ohms

18 micro-ohms

19 micro-ohms

18 micro-ohms

19 micro-ohms

20 micro-ohms

25 micro-ohms

Courant de coupure nominal d'une banque de condensateurs uniques

630A,rms

400A,rms

630A,rms

400A,rms

630A,rms

400A,rms

Courant de coupure nominal de la banque de condensateurs dos à dos

400A,rms

Séquence de fonctionnement nominale

o-0.3s-co-180s-co

DONNÉES MÉCANIQUES

Numéro de modèle.

VITD12/1250-20P

VITD12/1250-20N

VITD12/1250-20M

VITD12/1250-20G

VITD12/1250-20C

VITD12/1250-20A

VITD12/800-13,1M

VITD12/630-20Y

VITD12/1250-31.5G

VITD12/1250-31.5E

VITD12/1250-25Y

VITD12/1250-25U

VITD12/1250-25P

VITD12/1250-25N

VITD12/1250-25M

Poids de l'interrupteur (environ)

2,39 kg

2,36 kg

2,28 kg

2,36 kg

3,14 kg

2,32kg

1,65 kg

1,73kg

3,54 kg

3,44 kg

3,03 kg

2,65kg

2,39 kg

2,36 kg

2,28 kg

Poids de la pièce mobile (environ)

0,82 kg

0,8kg

0,49 kg

1,28 kg

1,1kg

0,93kg

1,2kg

0,82 kg

1,2kg

Force de fermeture due au soufflet et à l'atmosphère

80 ± 40N

120 ± 50N

80 ± 40N

15,9 kgF

80 ± 40N

15,9 kgF

Force requise pour maintenir les contacts ouverts à pleine course

120 ± 50N

190 ± 60N

120 ± 50N

EXIGENCES MÉCANIQUES (RÉF. VCB)

Numéro de modèle.

VITD12/1250-20P

VITD12/1250-20N

VITD12/1250-20M

VITD12/1250-20G

VITD12/1250-20C

VITD12/1250-20A

VITD12/800-13,1M

VITD12/630-20Y

VITD12/1250-31.5G

VITD12/1250-31.5E

VITD12/1250-25Y

VITD12/1250-25U

VITD12/1250-25P

VITD12/1250-25N

VITD12/1250-25M

Contacter l'AVC

8 ± 1 mm

9 ± 1 mm

11 ± 1 mm

9 ± 1 mm

8 ± 1 mm

Vitesse d'ouverture (moyenne de 75 écarts de contact)

1,1 ± 0,2 m/sec

1,0-1,4 m/sec

1,1 ± 0,2 m/sec

1,0-1,4 m/sec

1,1 ± 0,2 m/sec

1,0-1,4 m/sec

Surcourse maximale pendant l'ouverture

2 mm

Rebond maximal lors de l'ouverture

2 mm

Vitesse de fermeture (moyenne des derniers 30 % d'écart de contact)

0,6 ± 0,2 m/sec

0,6-1,0 m/sec

0,6 ± 0,2 m/sec

0,6-1,0 m/sec

0,6 ± 0,2 m/sec

0,6-1,0 m/sec

Durée maximale de rebond de contact (avec un maximum de 2 rebonds)

≤2 ms

0.002Sec

≤2 ms

0.002Sec

≤2 ms

0.002Sec

Force de compression nominale du contact

2000 ± 200N

120-140kgF

2000 ± 200N

3150 ± 200N

2000 ± 200N

184-203kgF

2000 ± 200N

184-224kgF

Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés

≤2 ms

VIE (ESTIMÉE)

Numéro de modèle.

VITD12/1250-20P

VITD12/1250-20N

VITD12/1250-20M

VITD12/1250-20G

VITD12/1250-20C

VITD12/1250-20A

VITD12/800-13,1M

VITD12/630-20Y

VITD12/1250-31.5G

VITD12/1250-31.5E

VITD12/1250-25Y

VITD12/1250-25U

VITD12/1250-25P

VITD12/1250-25N

VITD12/1250-25M

Durée de vie électrique au courant normal nominal

50 000 opérations

Durée de vie électrique au courant de court-circuit nominal

100 opérations

Durée de vie mécanique

50 000 opérations

Limite d'érosion des contacts

3mm

Durée de conservation

20 ans

Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.

Caractéristiques nominales à fournir sur demande

Pour plus d'informations sur les paramètres, veuillez nous contacter par e-mail：export@swhge.com

Caractéristiques et avantages du produit

1. Sûr et fiable

Adoptant des contacts en alliage Cu-Cr et des soufflets importés, le disjoncteur interrupteur à vide 11KV a une faible valeur de hachage, un taux de fuite annuel <0,5% et une durée de vie de 30 ans. Il s'adapte à -45°C~+85°C, ≤4000m d'altitude, avec une durée de vie mécanique ≥50,000 fois.

2. Technologie de pointe et contrôle qualité

Grâce à une technologie de scellement unique et de détection rapide des fuites, notre usine garantit la cohérence du produit. Chaque disjoncteur à interrupteur à vide 11KV possède un numéro de série et un rapport de test uniques, prenant en charge une traçabilité complète, conforme aux certifications internationales.

3. Vert et intelligent

Aucune émission de SF6, respectueux de l'environnement. Il prend en charge la surveillance intelligente et est compatible avec les appareils de commutation grand public, plug-and-play, améliorant ainsi l'efficacité de l'installation de 30 %.

4. Forte force et service parfait

Avec plus de 20 brevets principaux, nous fournissons des services OEM/ODM, une garantie de 10 ans, une assistance à distance 7 x 24 heures et un service sur site, devenant ainsi un fournisseur de confiance à l'échelle mondiale.

Applications du produit

Largement utilisé dans les systèmes électriques, la production industrielle, les infrastructures commerciales, les nouvelles énergies et les projets EPC à l'étranger pour la protection du transport et de la distribution d'énergie.
