Disjoncteur d'interrupteur à vide 36KV

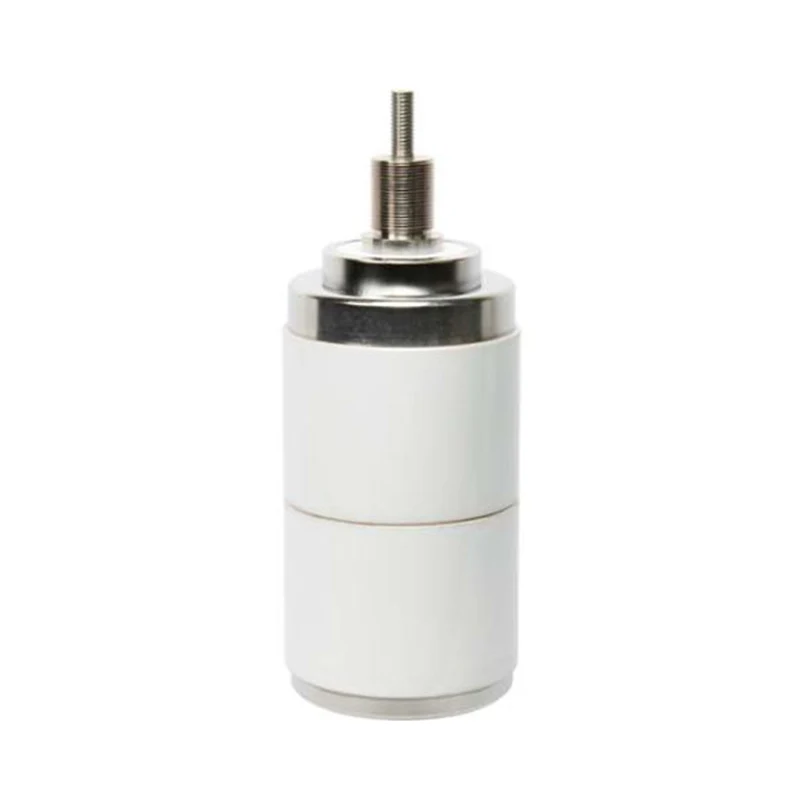

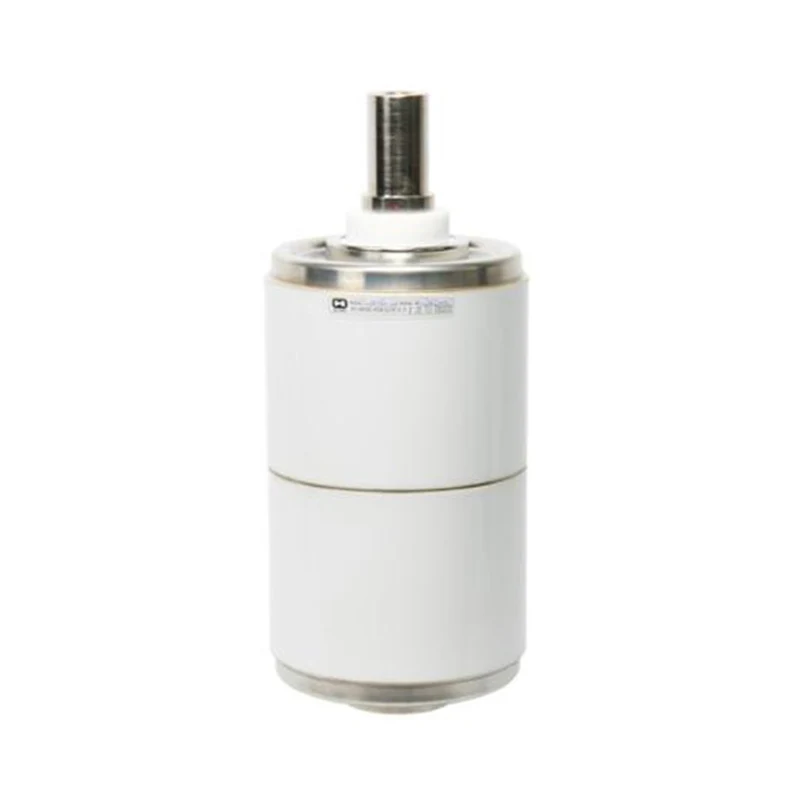

Model: TD555P, TD545K, TD545A

Le disjoncteur à interrupteur à vide 36KV est le produit haut de gamme de Sunway Hanguang, un fabricant professionnel ancré en Chine. Ce disjoncteur interrupteur à vide 36KV adopte une technologie avancée d'extinction d'arc sous vide poussé, sans émissions SF₆, conforme aux normes internationales. Il a été largement utilisé dans plus de 50 pays, faisant de Sunway Hanguang un fournisseur mondial fiable dans le secteur des ampoules sous vide.

envoyer une demande

Description du produit

Fondée en 1968 dans la zone de haute technologie de Xiaogan, Hubei, en Chine, Sunway Hanguang se concentre sur les équipements électriques haute tension depuis plus de 50 ans. Avec une base de production de 40 000 mètres carrés, une équipe de R&D de 16 personnes et des équipements importés avancés, l'usine assure une production de masse stable du disjoncteur à interrupteur à vide 36 KV, avec une capacité annuelle de 350 000 unités.

Présentation du produit

En tant que produit principal de Sunway Hanguang, le disjoncteur à vide 36KV est conçu pour les systèmes 50/60Hz, avec une tension nominale de 36KV (max 40,5KV) et un degré de vide ≥1,33×10⁻³Pa. Il répond aux normes GB, IEC et ANSI, fonctionne de manière stable dans plus de 50 pays, avec des livraisons cumulées de plus de 60 000 unités et une croissance annuelle des exportations de plus de 10 %.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITD36/2500-25P	VITD 36/2000-26.3K	VITD 36/2000-25A
Fréquence nominale	50/60 Hz	50/60 Hz	50/60 Hz
Tension nominale	36/40,5kV, efficace	40,5 kV, efficace	40,5 kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	70/95kV, efficace	95 kV, efficace	95 kV, efficace
Tension assignée de tenue aux chocs de foudre	170/185kV, crête	185kV, crête	185kV, crête
Courant nominal	2500A	2000A	2000A
Résistance du circuit à la force de contact nominale la plus basse	≤20Micro ohms	≤20Micro ohms	≤20Micro ohms
Courant nominal de coupure en court-circuit	25 kA, efficace	25 kA, efficace	25 kA, efficace
Courant de tenue de courte durée nominal	25 kA, efficace	25 kA, efficace	25 kA, efficace
Durée nominale de court-circuit	4s	4s	4s
Courant de tenue de crête nominal	63 kA, efficace	63 kA, efficace	63 kA, efficace
Courant nominal de fermeture de court-circuit	63 kA, efficace	63 kA, efficace	63 kA, efficace
Max. Composante CC	0.4	0.4	0.4
Courant de coupure nominal d'une seule batterie de condensateurs	630A,rms	630A,rms	630A,rms
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A,rms	400A,rms	400A,rms
Séquence de fonctionnement nominale	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	5,32 kg	8,23 kg	8,23 kg
Poids des pièces mobiles	2,1 kg	3,74 kg	3,74 kg
Force de fermeture due au soufflet et à l'atmosphère	170 ± 40N	170 ± 40N	170 ± 40N
Force requise pour maintenir les contacts ouverts à pleine course	320 ± 50N	320 ± 50N	320 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Espace entre les contacts ouverts	15 ± 1 mm	18 ± 2 mm	18 ± 2 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,5 ± 0,3 m/sec	1,6 ± 0,3 m/sec	1,6 ± 0,3 m/sec
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	1,1 ± 0,2 m/sec	1,3 ± 0,2 m/sec	1,3 ± 0,2 m/sec
Force finale de contact externe ajoutée nominale	2500 ± 200N	2500 ± 200N	2500 ± 200N
Durée de rebond des contacts en opération de fermeture	≤2 ms	≤2 ms	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms	≤2 ms	≤2 ms
Rebond maximum lors de l'ouverture	≤2mm	≤2mm	≤2mm
VIE (ESTIMÉE)
Durée de vie électrique au courant normal nominal	20 000 opérations	20 000 opérations	20 000 opérations
Durée de vie électrique au courant de court-circuit nominal	50 opérations	50 opérations	50 opérations
Durée de vie mécanique	30 000 opérations	30 000 opérations	30 000 opérations
Limite d'érosion des contacts	3mm	3mm	3mm
Durée de conservation	20 ans	20 ans	20 ans
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

1. Excellentes performances, sûres et durables

L'interrupteur du disjoncteur à vide 36KV adopte des contacts en alliage Cu-Cr, avec un courant de coupe <3A et de fortes performances anti-soudure. Équipé d'un soufflet importé et d'un système d'isolation époxy APG, il a une durée de vie de 30 ans, tolère -45 ℃ ~ + 85 ℃ et ≤ 4 000 m d'altitude, avec un fonctionnement moyen sans problème sur 18 ans.

2. Technologie de pointe, qualité contrôlable

S'appuyant sur une technologie de fabrication avancée, les composants principaux sont strictement inspectés. Chaque disjoncteur à interrupteur à vide 36 KV est soumis à 12 tests complets avant la livraison, avec une traçabilité par code QR et un taux de défaillance ≤ 0,05 %.

3. Vert et intelligent, large adaptabilité

Sans émissions SF₆, il est conforme aux normes environnementales, prend en charge une surveillance intelligente et est compatible avec les appareillages grand public. La conception plug-and-play sans outil améliore l'efficacité de l'installation de 40 %.

4. Forte force, services complets

Sunway Hanguang possède plus de 30 brevets principaux, propose une personnalisation OEM/ODM pour le produit, avec une livraison de 15 à 25 jours pour les modèles conventionnels. Un support après-vente mondial 24h/24 et 7j/7 et une garantie de 10 ans sont disponibles.

Applications du produit

Le produit est largement utilisé dans : les systèmes électriques (sous-stations 36 KV), la production industrielle (métallurgie, pétrole), les nouvelles énergies (énergie éolienne offshore), les infrastructures haut de gamme et les projets "ceinture et route" à l'étranger.
