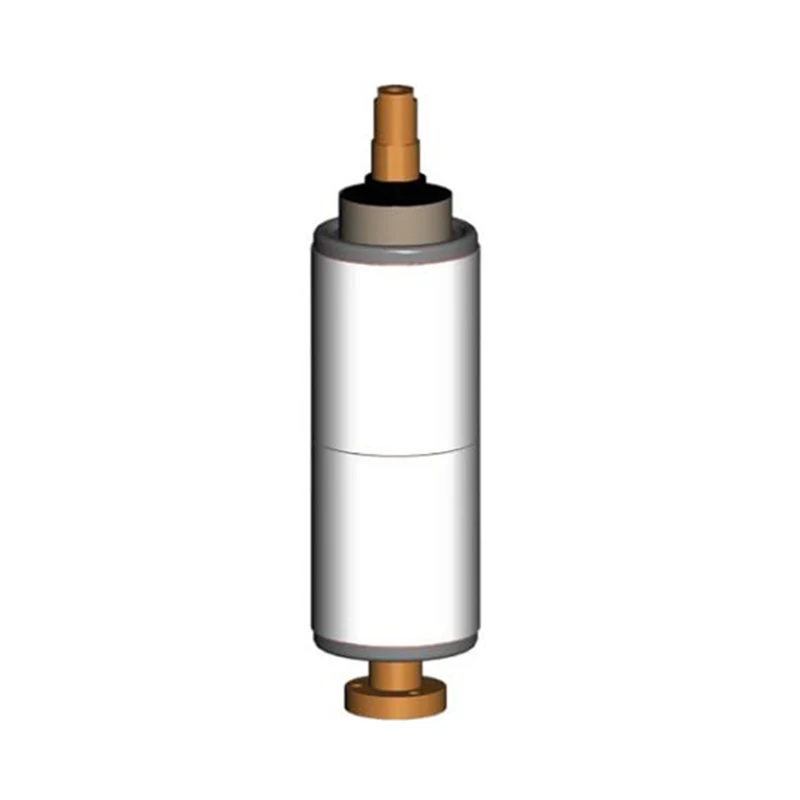

Disjoncteur d'interrupteur à vide 40,5KV

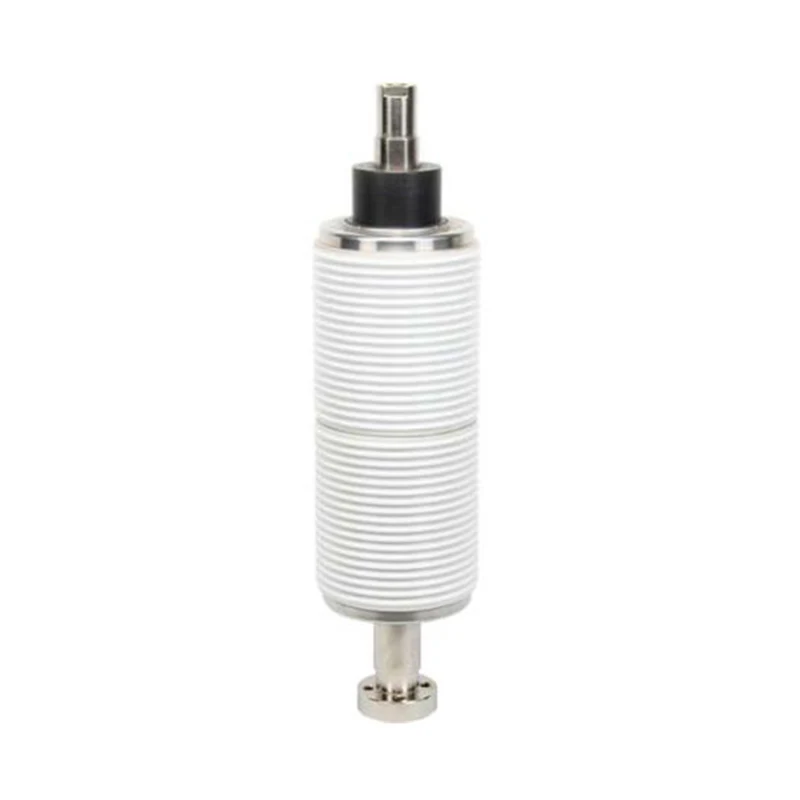

Model: TD544H, TD544

Le disjoncteur à interrupteur sous vide de 40,5 kV est le produit haut de gamme de Sunway Hanguang, un fabricant leader avec plus de 50 ans d'expérience dans les équipements électriques haute tension. Ce disjoncteur à interrupteur sous vide de 40,5 kV adopte une technologie avancée d'extinction d'arc sous vide poussé, offrant d'excellentes performances, une intelligence verte et des services complets.

envoyer une demande

Description du produit

En tant que produit principal de Sunway Hanguang, le disjoncteur à interrupteur à vide 40,5 kV est conçu pour les systèmes CA 50/60 Hz (tension de fonctionnement nominale/maximale : 40,5 kV). Son degré de vide est supérieur à 1,33 × 10⁻³Pa, garantissant une extinction rapide de l'arc sans réamorçage ni explosion, et il est respectueux de l'environnement, conforme aux exigences en matière d'énergie verte.

Conforme aux normes GB, IEC, ANSI et DIN, il couvre des modèles comme VITD40.5/2000-40. Avec plus de 60 000 unités livrées dans le monde et une croissance annuelle des exportations de 10 %, ce disjoncteur à interrupteur à vide de 40,5 kV est largement reconnu par les clients nationaux et étrangers. Exempt d'émissions de SF₆, il est conforme à plusieurs normes internationales, fonctionne de manière stable dans plus de 50 pays et devient un choix de confiance pour les entreprises énergétiques mondiales, soutenant la sécurité du système électrique et l'objectif du « double carbone ».

Tableau des paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITD 36/2000-20H	VITD40.5/2000-40
Fréquence nominale	50/60 Hz	50/60 Hz
Tension nominale	40,5 kV, efficace	40,5 kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	95 kV, efficace	95 kV, efficace
Tension assignée de tenue aux chocs de foudre	185kV, crête	185kV, crête
5. Courant nominal	2000A	2000A
Résistance du circuit à la force de contact nominale la plus basse	≤20Micro ohms	≤20Micro ohms
Courant nominal de coupure en court-circuit	20 kA, efficace	31,5 kA, efficace
Courant de tenue de courte durée nominal	20 kA, efficace	31,5 kA, efficace
Durée nominale de court-circuit	4s	4s
Courant de tenue de crête nominal	50 kA, efficace	80 kA, efficace
Courant nominal de fermeture de court-circuit	50 kA, efficace	80 kA, efficace
Max. Composante CC	0.4	0.4
Courant de coupure nominal d'une seule batterie de condensateurs	630A,rms	630A,rms
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A,rms	400A,rms
Séquence de fonctionnement nominale	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	12,35 kg	12,35 kg
Poids des pièces mobiles	4,1kg	4,1kg
Force de fermeture due au soufflet et à l'atmosphère	170 ± 40N	170 ± 40N
Force requise pour maintenir les contacts ouverts à pleine course	320 ± 50N	320 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Espace entre les contacts ouverts	20 ± 2 mm	20 ± 2 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,6 ± 0,3 m/sec	1,6 ± 0,3 m/sec
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	1,3 ± 0,2 m/sec	1,3 ± 0,2 m/sec
Force finale de contact externe ajoutée nominale	3100 ± 200N	3100 ± 200N
Durée de rebond des contacts en opération de fermeture	≤2 ms	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms	≤2 ms
Rebond maximum lors de l'ouverture	≤2mm	≤2mm
VIE (ESTIMÉE)
Durée de vie électrique au courant normal nominal	20 000Opérations	20 000Opérations
Durée de vie électrique au courant de court-circuit nominal	50Opérations	50Opérations
Durée de vie mécanique	30 000Opérations	30 000Opérations
Limite d'érosion des contacts	3mm	3mm
Durée de conservation	20 ans	20 ans
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

1. Excellentes performances, sécurité et durabilité

Adoptant des contacts en alliage Cu-Cr (courant de coupe <3A) et un soufflet 316L importé (durée de vie en fatigue >30 000 fois), il a une durée de vie de 30 ans. Le système d'isolation s'adapte à la pollution de classe IV, à une température de -45℃~+85℃ et à une altitude ≤4000m, avec un taux de défaillance <0,05 %.

2. Technologie de pointe et qualité contrôlable

S'appuyant sur des technologies avancées d'étanchéité et de détection des fuites, combinées à une inspection stricte des composants principaux et à un assemblage entièrement automatique, il garantit une cohérence élevée. Chaque unité passe 12 tests en usine avec traçabilité par code QR pour le contrôle qualité.

3. Intelligence verte et grande adaptabilité

Sans SF₆ et conforme à la norme CEI 62271-404, il remplace les disjoncteurs traditionnels. Il prend en charge les modules de surveillance intelligents, se connecte aux plates-formes CEI 61850 et est compatible avec les appareillages de commutation grand public, améliorant ainsi l'efficacité de l'installation de 40 %.

4. Forte force et services complets

Avec plus de 30 brevets principaux, elle fournit des services OEM/ODM (livraison en 15 à 25 jours pour les modèles conventionnels). Passant plusieurs certifications internationales, il offre une garantie de 10 ans et une assistance technique mondiale 7 × 24 heures via 20 centres régionaux.

Applications du produit

Il est largement utilisé dans : les systèmes électriques (projets de support UHV, grands projets internationaux) ; production industrielle (métallurgie, pétrole, etc.) ; énergies nouvelles et transports (énergie éolienne offshore, transport ferroviaire) ; infrastructure haut de gamme; et les projets EPC à l'étranger « la Ceinture et la Route ».

Foire aux questions

1. Personnalisation

Prend en charge la personnalisation multidimensionnelle (courant nominal, mécanisme de fonctionnement, etc.), les services OEM/ODM et s'adapte à diverses normes internationales.

2. Stabilité de la qualité

Une inspection stricte des composants de base, une production automatique, 12 tests en usine et une traçabilité par code QR garantissent une qualité stable.

3. Garantie et service après-vente

Garantie limitée de 10 ans ; Assistance technique mondiale 7 × 24 heures sur 24 (conseils d'installation, diagnostic des pannes, fourniture de pièces de rechange).

4. Transport et installation

Un emballage personnalisé résistant à l’humidité est utilisé pour le transport ; Des conseils d'installation sur site/à distance sont fournis, avec une vérification des performances après l'installation requise.
