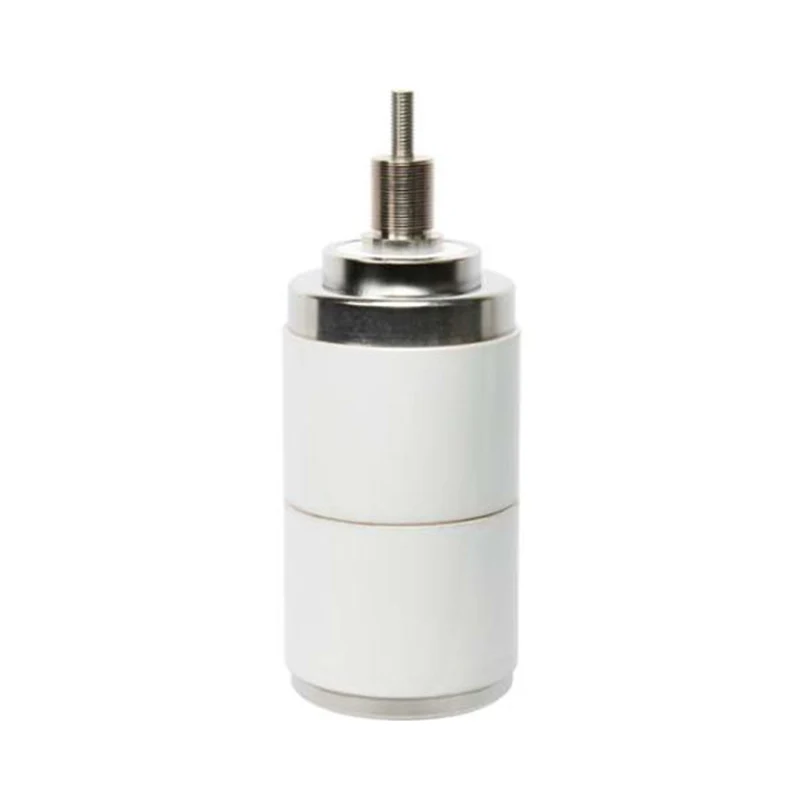

Interrupteur à vide 36KV pour unité principale en anneau

Model: TD555P

L'interrupteur à vide Sunway Hanguang 36KV pour unité principale en anneau (modèle de base VITD 36/2500-25P) est une unité d'extinction d'arc à noyau personnalisée pour les unités principales en anneau haute tension, adaptée aux systèmes 50/60 Hz, avec un degré de vide de ≤1,33×10⁻³Pa, permettant une interruption sans arc. En tant que fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, Sunway Hanguang s'appuie sur des lignes de production automatisées et des brevets fondamentaux. Ses produits ont passé de multiples certifications, avec plus de 300 000 unités installées dans le monde, devenant ainsi un fournisseur de confiance dans le monde entier et contribuant à la construction de réseaux de distribution d'énergie verts et intelligents.

envoyer une demande

Description du produit

L'interrupteur à vide 36KV pour unité principale en anneau est un composant central spécialement conçu par Sunway Hanguang pour les unités principales en anneau haute tension. Le modèle de base est le VITD 36/2500-25P, adapté aux systèmes CA 50/60 Hz et peut spécifiquement répondre aux exigences de protection de l'environnement, de fonctionnement à haute fréquence, de charge élevée et d'absence d'entretien. Le produit se concentre sur un degré de vide strictement contrôlé pour obtenir une interruption sans arc et un réallumage nul, évitant ainsi les risques pour la sécurité.

Sunway Hanguang possède une usine moderne, s'appuyant sur des équipements importés pour construire des lignes de production automatisées, détenant plus de 30 brevets. Ses produits ont passé avec succès les certifications ISO, KEMA et autres ainsi que les tests de projets complets, conformément aux normes CEI et GB, et sont reconnus par State Grid, ABB et d'autres, démontrant la force de la fabrication chinoise.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITD36/2500-25P
1. Fréquence nominale	50/60 Hz
2. Tension nominale	36/40,5kV, efficace
3. Tension de tenue à fréquence industrielle de courte durée (1 min)	70/95kV, efficace
4. Tension nominale de tenue aux chocs de foudre	170/185kV, crête
5. Courant nominal	2500A
6. Résistance du circuit à la force de contact nominale la plus basse	≤20Micro ohms
7. Courant de coupure de court-circuit nominal	25 kA, efficace
8. Courant de tenue de courte durée nominal	25 kA, efficace
9. Durée nominale du court-circuit	4s
10. Courant de tenue de crête nominal	63 kA, efficace
11. Courant nominal de création de court-circuit	63 kA, efficace
12.Max. Composante CC	0.4
13.*Courant de coupure nominal d'une seule batterie de condensateurs	630A,rms
14.*Courant de coupure nominal de la batterie de condensateurs dos à dos	400A,rms
15. Séquence de fonctionnement nominale	O-0,3(0,5)s-CO-180s-CO
DONNÉES MÉCANIQUES
1. Poids de l'interrupteur (environ)	5,32 kg
2. Poids des pièces mobiles	2,1 kg
3. Force de fermeture due au soufflet et à l'atmosphère	170 ± 40N
4. Force requise pour maintenir les contacts ouverts à pleine course	320 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
1. Dégagement entre contacts ouverts	15 ± 1 mm
2. Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,5 ± 0,3 m/sec
3. Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	1,1 ± 0,2 m/sec
4. Force finale de contact externe ajoutée nominale	2500 ± 200N
5. Durée de rebond du contact lors de l'opération de fermeture	≤2 ms
6. Fermeture et ouverture non simultanées des contacts triphasés	≤2 ms
7. Rebond maximum lors de l'ouverture	≤2mm
VIE
1. Durée de vie électrique au courant normal nominal	20 000Opérations
2. Durée de vie électrique au courant de court-circuit nominal	50Opérations
3. Durée de vie mécanique	30 000Opérations
4. Limite d’érosion des contacts	3mm
5.Durée de conservation	20 ans
1. Répond ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
2.* Caractéristiques nominales à communiquer sur demande

Caractéristiques et avantages du produit

Le produit présente d'excellentes performances de base, utilisant des contacts en alliage Cu-Cr de haute pureté, avec une valeur limite de courant de <3 A, de fortes propriétés anti-soudure, une interruption d'une seule batterie de condensateurs de 630 A et une usure des contacts ≤ 3 mm ; couplé aux soufflets importés, le taux de fuite annuel est <0,5 %, avec une durée de vie mécanique de 30 000 fois et une durée de vie électrique de 20 000 fois, permettant un fonctionnement à long terme sans entretien. Le boîtier est fabriqué en céramique à haute résistance, offrant une excellente protection isolante. Il présente une tension de tenue à fréquence industrielle de 70/95 kV/1 min et peut résister à une large plage de températures de -40 ℃ à +85 ℃ et à des altitudes allant jusqu'à 4 000 mètres. Avec un indice de protection IP67, il convient aux conditions de travail complexes. Chaque produit est soumis à 12 inspections complètes, dispose d'une traçabilité par code QR et présente un taux de défaillance <0,02 %. La conception modulaire facilite le remplacement et 35 centres techniques dans le monde fournissent un service 7 x 24 heures.

Scénarios d'application du produit

L'interrupteur à vide 36 KV pour unités principales en anneau est largement utilisé dans les systèmes de réseau en anneau 36 KV, les parcs industriels, les centres de données, les sous-stations éoliennes et solaires et d'autres scénarios. Il peut gérer des conditions de travail complexes telles que des températures élevées, une humidité élevée et une altitude élevée, et est sans SF₆, conforme aux réglementations environnementales. Il convient aux projets étrangers « la Ceinture et la Route » visant à promouvoir des produits chinois de haute qualité sur le marché mondial.

Foire aux questions

- Services de personnalisation : prend en charge plusieurs normes, fournit des services OEM/ODM et les modèles conventionnels sont expédiés sous 7 à 15 jours. Compatible avec l'équipement de l'unité principale de l'anneau grand public.

- Assurance qualité : les composants de base sont sélectionnés auprès de marques connues, avec un contrôle qualité complet. Les produits sont accompagnés de rapports de test et sont traçables via un code QR.

- Garantie et service après-vente : garantie limitée de 10 ans, la dégradation du vide ne dépasse pas 20 % et les points de service mondiaux fournissent une assistance technique et de maintenance multilingue.

- Notes d'installation : emballage résistant à l'humidité et aux chocs. L'installation doit être conforme aux exigences pertinentes. Des tests de tenue en tension et de caractéristiques mécaniques sont recommandés après installation.

Engagement de la marque

En tant que fournisseur et fabricant professionnel, Sunway Hanguang donne toujours la priorité à la qualité, en fournissant continuellement des interrupteurs à vide 36KV de haute qualité pour les unités principales en anneau aux clients du monde entier. Nous sommes profondément engagés dans la R&D et l’innovation, en promouvant des mises à niveau de produits intelligentes et respectueuses de l’environnement, en démontrant la responsabilité de la fabrication chinoise et en contribuant au développement des réseaux mondiaux de distribution d’électricité.
