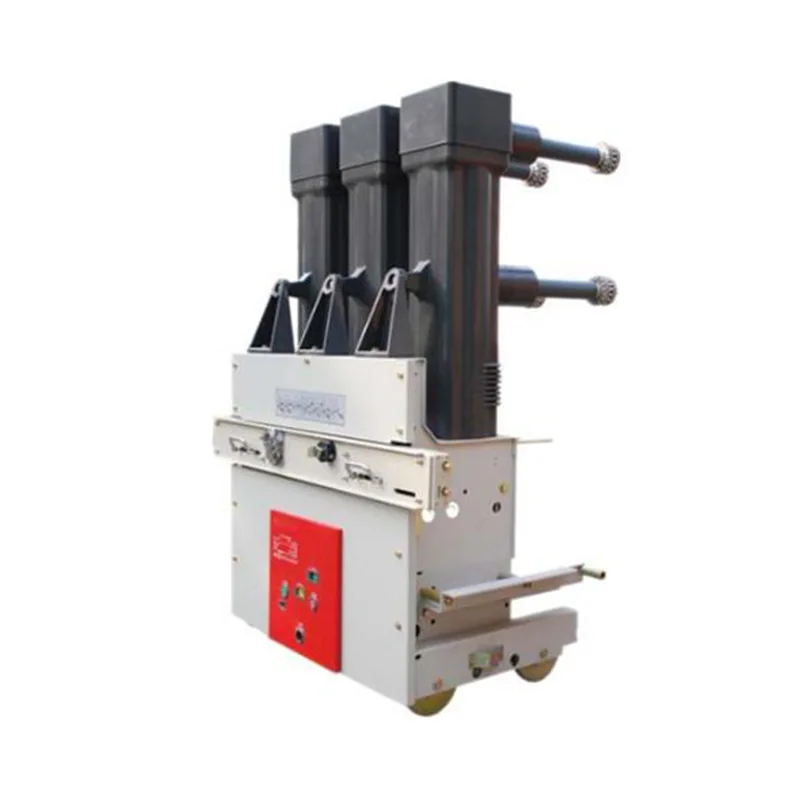

Disjoncteur à vide 40,5KV

Le disjoncteur à vide Sunway Hanguang 40,5 KV est spécialement conçu pour les systèmes moyenne tension 50/60 Hz, couvrant des modèles tels que VCB 40,5/1250-25, 1600-31,5 et 2000-40. Il s'agit d'un équipement intérieur de base pour les réseaux de distribution d'énergie 35kV/40,5kV. Il adopte une conception de type divisé, avec l'ampoule à vide intégrée dans la partie supérieure et le mécanisme de commande à ressort dans la partie inférieure. Il intègre une technologie exclusive d'extinction d'arc sous vide poussé et un procédé APG à base de résine époxy pour les poteaux solidement scellés. S'appuyant sur plus de cinquante ans d'expérience depuis sa création en 1968, elle intègre un processus de scellage unique et un contrôle qualité complet, conforme aux normes internationales et industrielles telles que la norme CEI 60947-2. Il est directement compatible avec les appareillages grand public de marques telles que ABB, Siemens et Schneider.

Le disjoncteur à vide 40,5 KV est exporté vers l'Europe, les Amériques, le Moyen-Orient et l'Asie du Sud-Est. Les exportations ont augmenté de plus de 10 % par an au cours de la dernière décennie et l'entreprise opère de manière stable dans plus de 600 projets dans le monde. Avec sa haute fiabilité, sa forte adaptabilité environnementale et son service complet, il est devenu un équipement essentiel dans les secteurs de l'énergie, des nouvelles énergies, de la pétrochimie et du transport ferroviaire. En tant qu'entreprise de haute technologie spécialisée dans les équipements électriques haute tension depuis plus de cinquante ans en Chine, nous sommes un fournisseur et fabricant professionnel doté de capacités de chaîne industrielle complète. Notre propre usine intègre des processus de pointe au niveau international et un contrôle qualité rigoureux. Nos produits sont conformes à plusieurs normes internationales et industrielles, sont compatibles avec les principaux types d'appareillages importés et sont exportés dans le monde entier, avec plus de 350 000 unités installées. C'est l'équipement préféré dans de nombreux domaines.

Caractéristiques principales du produit

1. Technologie de base de pointe, performances d'extinction d'arc stables

Équipé d'un interrupteur à vide à contact à champ magnétique longitudinal Cu-Cr de haute pureté, avec des composants de base importés et nationaux en option ; utilise un processus de scellement unique au lieu du brasage traditionnel et est soumis à une détection de fuite par spectrométrie de masse à l'hélium, réduisant considérablement le taux de fuite. Degré de vide ≤1,33×10⁻³Pa, valeur de coupure <3A, permettant une interruption sans arc, 30 cycles d'interruption à pleine capacité, plus de 15 ans de fonctionnement sans problème sur le terrain, avec une durée de vie moyenne sans problème de plus de 30 ans.

2. Conception structurelle raisonnable, excellentes performances d'isolation

La structure divisée supérieure et inférieure facilite le débogage et la maintenance. Le poteau solidement scellé est formé d'une seule pièce à l'aide du procédé APG, couplé à une structure d'égalisation de tension intégrée, atteignant une tension de tenue à fréquence industrielle de 95 kV/1 min et une tension de tenue aux chocs de foudre de 185 kV. Il a passé avec succès divers tests environnementaux, est adapté au niveau de pollution IV et peut fonctionner de manière stable dans des environnements de -45 ℃ à +85 ℃, à des altitudes ≤ 4 000 mètres et dans des environnements à forte humidité. Il répond à la résistance aux interférences électromagnétiques EMC classe 4.

3. Mécanisme de fonctionnement fiable, adapté aux opérations fréquentes

Le disjoncteur à vide 40,5 KV est équipé d'un mécanisme de fonctionnement à stockage d'énergie à ressort, d'une conception à entraînement par vis, prenant en charge le fonctionnement d'urgence électrique et manuel AC/DC, avec un temps de fermeture < 75 ms et un temps d'ouverture < 65 ms, et de multiples fonctions de sécurité. Durée de vie mécanique ≥20 000 cycles, sans entretien dans les 10 000 opérations, adapté aux scénarios d'exploitation fréquents tels que les centrales électriques et les sous-stations.

4. Forte intelligence et évolutivité, coûts d’exploitation et de maintenance contrôlables

Des modules de surveillance intelligents en option sont disponibles, prenant en charge les protocoles de communication courants et s'intégrant de manière transparente à la plate-forme d'exploitation et de maintenance. La structure entièrement fermée permet d'obtenir 30 ans de fonctionnement sans entretien, réduisant ainsi les coûts d'exploitation et de maintenance de plus de 80 %. La conception modulaire facilite une inspection et un remplacement rapides sur site.

5. Contrôle de qualité strict et traçable, conformité environnementale

Basé sur un ensemble complet d'équipements de test avancés, chaque produit est soumis à 20 inspections en usine, générant un fichier électronique traçable unique. Aucune émission d'huile ou de SF6, conforme aux normes du système de gestion environnementale et de qualité, avec plusieurs certifications internationales disponibles, adaptées aux exigences du réseau électrique mondial.

6. Force de l’entreprise et garantie de service complète

Nous disposons d'une équipe de R&D professionnelle, sélectionnons rigoureusement les composants de base et produisons et vendons 350 000 ampoules à vide par an. Nous disposons de 80 centres d'assistance technique dans le monde entier, offrant un service complet et une garantie limitée de 10 ans. Nous offrons une réponse sur site 24 heures sur 24 dans les zones clés au niveau national et une réponse 72 heures sur 72 heures à l’international.

Paramètres du produit

Foire aux questions

1. Quels types d'appareillage de commutation sont compatibles avec ce produit et peuvent-ils remplacer les équipements importés ?

Le disjoncteur à vide 40,5 KV est compatible avec les types d'appareillage de commutation courants tels que les appareillages à enveloppe métallique, les unités principales en anneau et les SIG. Il est compatible avec les appareillages de même niveau de tension de marques telles que ABB et Siemens. Les dimensions et interfaces standardisées permettent un remplacement direct sans modifier l'appareillage de commutation, et il a déjà remplacé avec succès des équipements importés à l'étranger.

2. Comment la stabilité opérationnelle est-elle assurée dans des environnements difficiles ?

Grâce à notre processus de vieillissement exclusif, à notre ampoule à vide optimisée et à notre pôle APG entièrement fermé, il peut résister à la corrosion due aux brouillards salins et à la condensation. La version haute altitude présente une isolation et une étanchéité améliorées, adaptées aux environnements jusqu'à 4 000 mètres, et ses performances ont été vérifiées par des tests spécialisés.

3. Quelle est la couverture de la garantie et le délai de réponse après-vente ?

Nous offrons une garantie limitée de 10 ans. Les pannes d'origine non humaine pendant la période de garantie sont éligibles à une réparation ou un remplacement gratuit. Soutenus par 80 centres techniques dans le monde, nous offrons une réponse sur site 24 heures sur 24 dans les zones clés au niveau national et une réponse 72 heures sur 72 heures à l'international, ainsi qu'un service à distance 7 x 24 heures.

4. Prenez-vous en charge la personnalisation ? Quels sont les cycles de personnalisation et de livraison ?

Nous prenons en charge la personnalisation des conditions de travail, des modules intelligents et des composants de base. Le cycle de personnalisation des composants principaux est de 25 à 30 jours. Les modèles personnalisés réguliers sont produits simultanément avec les modèles standards, et les modèles réguliers sont livrés sous 20 jours.

5. Que faut-il noter lors de l'entretien quotidien et un personnel professionnel est-il requis ?

Le mécanisme à ressort ne nécessite aucun entretien après 10 000 opérations. L'entretien quotidien nécessite uniquement le nettoyage de l'armoire, la vérification du serrage des bornes et la vérification de l'état du stockage d'énergie ; aucun personnel professionnel n’est requis. Nous recommandons de vérifier le niveau de vide et de calibrer les caractéristiques mécaniques tous les 5 ans, et un service sur site est disponible.

6. Quelle est la durée de vie des composants principaux et leur remplacement est-il pratique ?

L'ampoule à vide a une durée de vie de 30 ans et le mécanisme de commande a une durée de vie mécanique de ≥20 000 opérations. Les composants principaux sont de conception modulaire et le personnel sur site peut les remplacer après une simple formation. Une personne peut effectuer la maintenance en une demi-journée.

7. Comment assurez-vous la cohérence de la qualité des produits en lots ?

L'ensemble du processus est couvert par un contrôle qualité, englobant les matières premières, la production et les tests. Chaque disjoncteur à vide 40,5 KV est soumis à 20 inspections complètes et se voit attribuer un code QR unique pour la traçabilité, garantissant une qualité constante sur tous les lots de produits.
