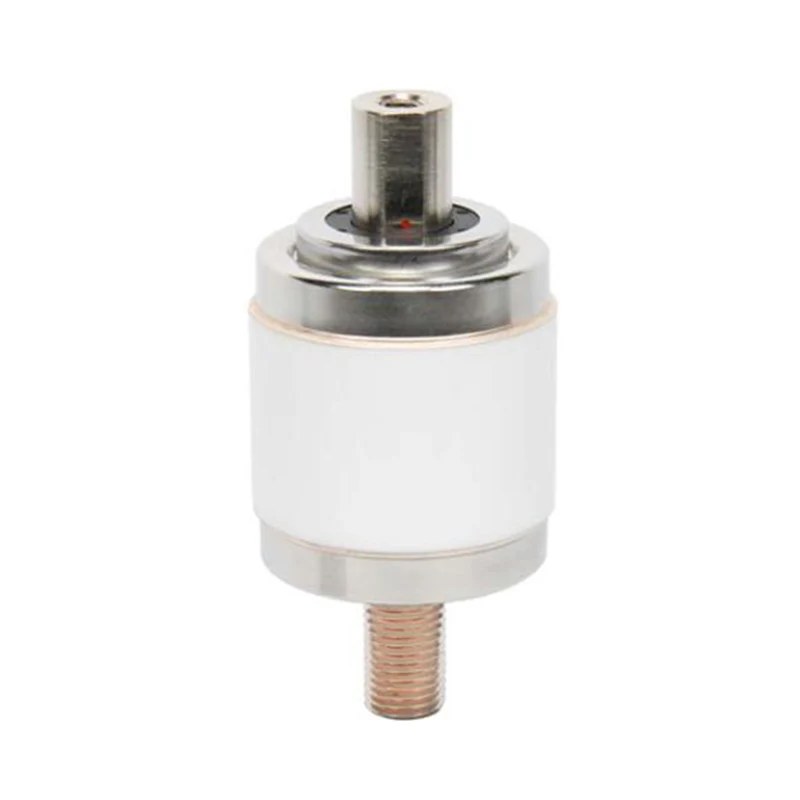

Interrupteur à vide 1,14 KV pour changeur de prises en charge

Model: TJ040K

Sunway Hanguang, avec plus de cinquante ans d'expérience dans le domaine électrique, se spécialise dans la recherche et le développement personnalisés d'interrupteurs à vide 1,14 KV pour changeur de prises en charge (OLTC) (modèles de base VITJ 1.14/1600K, VI-OLT-1.14/630-12.5, etc.). En tant qu'unité d'extinction d'arc centrale pour les OLTC, elle est compatible avec les systèmes 50/60 Hz, présente un degré de vide de ≤1,33 × 10⁻³Pa, permettant une interruption des micro-arcs et un réallumage nul, résolvant de nombreux problèmes des produits traditionnels. Soutenu par des lignes de production avancées et des brevets de base, le produit a passé de nombreuses certifications faisant autorité, avec plus de 200 000 unités installées dans le monde, gagnant ainsi la reconnaissance d'entreprises renommées. En tant que fabricant chinois de haute qualité, Sunway Hanguang garantit les systèmes électriques avec une qualité fiable.

envoyer une demande

Description du produit

L'interrupteur à vide 1,14 kV pour changeur de prises en charge est un composant central d'extinction d'arc spécialement conçu par Sunway Hanguang pour les OLTC, répondant précisément aux besoins de régulation de tension haute fréquence et de faible interruption de courant. Il est compatible avec les systèmes AC 50/60 Hz et largement utilisé dans diverses applications électriques et industrielles.

En tant que fournisseur professionnel de produits électriques, Sunway Hanguang, avec plus de cinquante ans d'accumulation technologique, a créé l'interrupteur à vide de 1,14 kV pour changeur de prises en charge avec un degré de vide strictement contrôlé et d'excellentes performances, résolvant fondamentalement les problèmes des produits d'extinction d'arc traditionnels. L'entreprise s'appuie sur des équipements importés pour construire des lignes de production automatisées, détient plus de 40 brevets fondamentaux et a obtenu plusieurs certifications faisant autorité. Avec une base installée mondiale importante, elle a accumulé une riche expérience dans des conditions de travail extrêmes.

Caractéristiques du produit et principaux avantages

Cette série d'interrupteurs à vide de 1,14 KV pour changeur de prises en charge est optimisée pour les caractéristiques de fonctionnement à haute fréquence des OLTC, démontrant des performances globales de pointe et mettant en valeur la force de fabrication de Sunway Hanguang en tant qu'usine professionnelle.

1. Excellentes performances d'extinction d'arc

Grâce à des contacts en alliage Cu-Cr de haute pureté, la valeur de découpage du courant est <3 A, supprimant ainsi les surtensions de fonctionnement. L'énergie de l'arc est faible et l'érosion des contacts est réduite de 90 % par rapport aux produits traditionnels, ce qui se traduit par une stabilité extrêmement forte lors de petites interruptions de courant.

2. Durée de vie ultra longue sans entretien

Équipé de soufflets en acier inoxydable importés, assurant une étanchéité stricte avec un taux de fuite annuel <0,5%, une durée de vie mécanique supérieure à 2 millions de cycles et une durée de vie électrique de 1 million de cycles, permettant 30 ans de fonctionnement sans entretien et réduisant les coûts d'exploitation et de maintenance.

3. Adaptable aux conditions de travail complexes

Le boîtier moulé intégré offre une excellente isolation et répond aux normes de résistance à la pression. Il peut résister à de larges plages de températures, à des altitudes élevées, à des brouillards salins élevés et à de fortes vibrations, offrant ainsi une adaptabilité exceptionnelle.

4. Contrôle qualité rigoureux + service complet

Chaque produit est soumis à 15 inspections complètes et prend en charge la traçabilité par code QR. Le taux d'échec est aussi bas que 0,008 % et il est compatible avec les plates-formes OLTC traditionnelles. 50 centres techniques régionaux dans le monde assurent un service après-vente 7x24h.

Tableau des paramètres du produit

Spécification technique principale
TENSIONS NOMINALES
Tension nominale (Ur)	kV	1.14
Tension de tenue nominale à courte durée (1 min) à fréquence industrielle (Ud)	kV	21
Tension nominale de tenue aux chocs de foudre (crête) (Up)	kV	40
Fréquence nominale	Hz	50
NOTATIONS ACTUELLES
Courant nominal (Ir)	A	1250
Résistance du circuit à la force de contact nominale la plus basse	μΩ	≤60
Courant de tenue de courte durée nominal (lk)	kA	10
Durée nominale de court-circuit (tk)	s	4
Courant de tenue de crête nominal (LP)	kA	10
Courant de fermeture nominal	kA	6.3
Limiter le courant de coupure	A	10
DONNÉES MÉCANIQUES
Poids des pièces mobiles	kilos	≤0,6
Force de fermeture due au soufflet et à l'atmosphère	N	70 ± 30
Force requise pour maintenir les contacts ouverts à pleine course	N	120 ± 40
EXIGENCES MÉCANIQUES
Espace entre les contacts ouverts	mm	3±1
Vitesse d'ouverture moyenne (moyenne des premiers 75 % d'écart de contact)	MS	0,4-0,5
Vitesse de fermeture moyenne (moyenne des derniers 30 % d'écart de contact)	MS	0,15-0,25
Force finale de contact externe ajoutée nominale	N	250 ± 50
Durée de rebond des contacts en opération de fermeture	MS	≤2
Non-simultanéité fermeture et ouverture des contacts triphasés	MS	≤2
Rebond maximum lors de l'ouverture	mm	≤1
VIE
Durée de stockage	années	20
Endurance mécanique nominale	Fois	300000
Les contacts limitent l’érosion	mm	3

Scénarios d'application du produit

Largement applicable à divers types de transformateurs, principalement utilisés dans les réseaux de distribution d'énergie urbains, les nouvelles stations de surpression d'énergie et les systèmes de transport ferroviaire. Il présente des émissions sans huile et sans SF₆, s'alignant sur les tendances environnementales et fournissant une assurance fondamentale pour une qualité d'énergie stable, démontrant la force du « Made in China ».

Foire aux questions

Services de personnalisation : prend en charge la personnalisation du courant nominal, des modules de surveillance, etc., et fournit des services OEM/ODM. Compatible avec diverses normes, avec un délai de livraison typique de 15 à 30 jours pour les modèles standards.

Assurance qualité : les composants de base sont sélectionnés auprès de marques renommées, avec un contrôle qualité traçable tout au long du processus. Chaque unité est livrée avec un rapport de test et prend en charge la vérification du code QR.

Garantie et service après-vente : offre une garantie limitée de 10 ans. Les centres de service mondiaux fournissent un diagnostic sur site 7 x 24 heures, une fourniture de pièces de rechange et d'autres services.

Notes d'installation : assure une protection résistante à l'humidité et aux chocs pendant le transport. L'installation doit répondre aux exigences en matière de conditions de travail. Des tests de pression et de caractéristiques mécaniques sont recommandés après l'installation.
