Comment un interrupteur à vide de 36 kV pour l'unité principale en anneau améliore-t-il la sécurité et les performances de la RMU

2026-02-27 0 Laissez-moi un message

Dans la distribution moderne d’énergie moyenne tension, les performances, la fiabilité et la sécurité sont primordiales. Un élément central qui influence directement ces facteurs est leAmpoule à vide de 36 kV utilisée dans les unités principales en anneau(RMU). Cet article explore comment ce composant spécialisé améliore le fonctionnement de la RMU, renforce la sécurité opérationnelle et prend en charge les applications de réseaux intelligents, en s'appuyant sur les normes industrielles, les informations techniques et les applications pratiques.

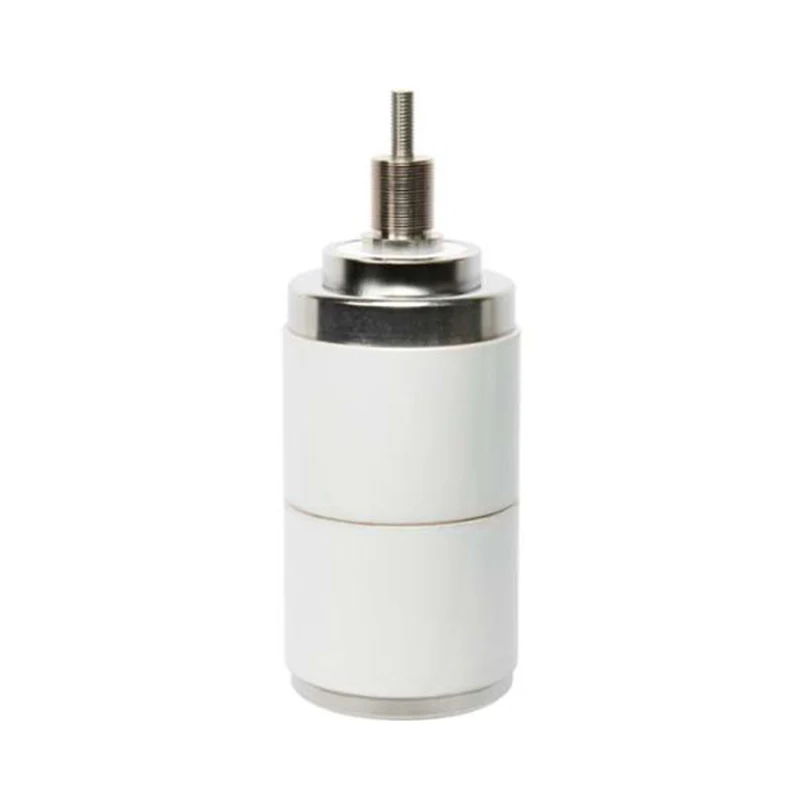

36KV Vacuum Interrupter For Ring Main Unit

Table des matières

1. Qu'est-ce qu'une RMU ?
2. Comprendre l'interrupteur à vide 36 kV
3. Avantages techniques des interrupteurs à vide 36 kV
4. Scénarios d'application clés
5. Analyse comparative avec d'autres technologies
6. Comment choisir le bon modèle
7. FAQ
8. Conclusion et contact

1. Qu'est-ce qu'une unité principale en anneau (RMU) ?

Une unité principale en anneau (RMU) est un type d'appareillage électrique sous enveloppe métallique, assemblé en usine, utilisé dans les réseaux de distribution d'énergie moyenne tension, généralement jusqu'à une tension de système de 36 kV. Il garantit une distribution fiable de l'énergie en formant une boucle ou un « anneau » de sorte qu'en cas de défaut, l'alimentation puisse être redirigée, minimisant ainsi les temps d'arrêt et maintenant la continuité.

Les RMU peuvent être classées selon le moyen d'isolation utilisé (air, huile, gaz ou vide) et intègrent souvent des interrupteurs-sectionneurs, des disjoncteurs, des sectionneurs de terre et des relais de protection. Les performances de la technologie des interrupteurs affectent grandement la fiabilité globale du système.

2. Comprendre l'interrupteur à vide 36 kV

L'ampoule à vide est le véritable dispositif d'extinction d'arc à l'intérieur d'une RMU. À 36 kV, il est conçu pour interrompre en toute sécurité les défauts à courant élevé en éteignant l'arc électrique qui se forme lors de la commutation de charges lourdes.

**Paramètres techniques d'un modèle typique d'interrupteur à vide de 36 kV**
Paramètre	Spécification
Tension nominale (Ur)	36/40,5 kV CA
Courant nominal	2500 A
Courant de coupure nominal	25 kA
Résister à la tension	70 à 95 kV (1 minute)
Tenue aux chocs de foudre	170-185 kV
Endurance mécanique	10 000+cycles

Ce tableau présente les valeurs nominales typiques, montrant comment une telle ampoule à vide peut gérer à la fois les contraintes constantes et les conditions de défaut.

3. Avantages techniques des interrupteurs à vide 36 kV

L'ampoule à vide 36 kV pour les systèmes RMU offre plusieurs avantages clés en termes de performances :

Haute efficacité d'extinction d'arc– Le vide arrête rapidement la formation d’arc, réduisant ainsi l’usure et augmentant la durée de vie de l’appareillage.
Entretien minimal– Sans gaz ni liquide à réapprovisionner, les systèmes à ampoule sous vide nécessitent généralement moins d'entretien que le SF₆-alternatives basées sur.
Sécurité environnementale– Les ampoules sous vide aident à éviter les gaz à effet de serre comme le SF₆, conforme aux normes écologiques modernes.
Conception compacte et fiable– Les ampoules sous vide sont plus légères et plus compactes, permettant des empreintes RMU plus petites.
Performances électriques améliorées– Des performances diélectriques plus élevées contribuent à réduire les défaillances d’isolation sous des contraintes transitoires.

4. Scénarios d'application clés

Les ampoules à vide 36 kV sont couramment utilisées dans :

Réseaux urbains de distribution d’énergie
Sous-stations industrielles et boucles électriques des centres de données
RMU de parcs éoliens et solaires
Appareillage de commutation pour les transports et les infrastructures

Ces applications nécessitent une interruption rapide et sûre en cas de panne et contribuent à prendre en charge les capacités des réseaux intelligents, notamment la télédétection et l'automatisation.

5. Analyse comparative avec d'autres technologies

Vous trouverez ci-dessous une comparaison de la technologie des ampoules à vide par rapport à d’autres technologies courantes d’extinction d’arc :

Fonctionnalité	Interrupteur à vide	SF₆Disjoncteur de gaz
Impact environnemental	Faible (pas de gaz à effet de serre)	SF₆est un gaz à PRG élevé
Entretien	Faible	Modéré à élevé
Taille	Compact	Plus grand
Fiabilité	Haut	Haut

6. Comment choisir le bon interrupteur à vide 36 kV

Lors de la sélection d'une ampoule à vide pour votre projet RMU, pensez à :

Caractéristiques électriques– Assurer l’adéquation de la tension et de la capacité de courant.
Conformité aux normes– L’alignement des normes CEI et GB améliore la sécurité et la compatibilité.
Réputation du fabricant– Choisissez des fournisseurs expérimentés avec des dossiers de qualité éprouvés.
Service et assistance– Le support après-vente garantit des performances sur le terrain à long terme.

Des entreprises commeSunwayse spécialise dans les interrupteurs haute tension conçus pour les systèmes RMU, offrant des solutions fiables et certifiées avec des installations mondiales éprouvées.

7. Foire aux questions (FAQ)

Quel est le rôle principal d’une ampoule sous vide dans une RMU ?: Il éteint les arcs haute tension lors des opérations de commutation pour protéger les équipements et le personnel.
La technologie du vide est-elle meilleure que SF₆?: Les ampoules sous vide présentent des avantages en matière d'environnement et de maintenance, tandis que SF₆peut proposer des conceptions ultra-compactes dans certains cas.
Quelles normes dois-je vérifier ?: Série CEI 62271 et normes GB ou ANSI pertinentes pour les équipements moyenne tension.
Les ampoules à vide peuvent-elles être utilisées à l'extérieur ?: Oui, avec des enceintes appropriées et des considérations de conception en matière de conditions météorologiques et d'isolation.

8. Conclusion et contactez-nous

LeAmpoule à vide 36 kV pour unité principale en anneauest un composant fondamental qui améliore considérablement la sécurité, les performances environnementales et la fiabilité des systèmes de distribution moyenne tension. Ses caractéristiques d'extinction d'arc et sa conception compacte le rendent idéal pour les exigences modernes des réseaux intelligents.

En tant que leader de l'industrie,Sunwayfournit des ampoules à vide de haute qualité conçues pour des applications exigeantes dans le monde entier. Si vous envisagez un projet de distribution d'énergie ou mettez à niveau vos systèmes RMU, n'hésitez pas àContactez-nouspour des solutions sur mesure, une assistance experte et un service après-vente mondial.
