Interrupteur à vide 11KV pour VCB extérieur

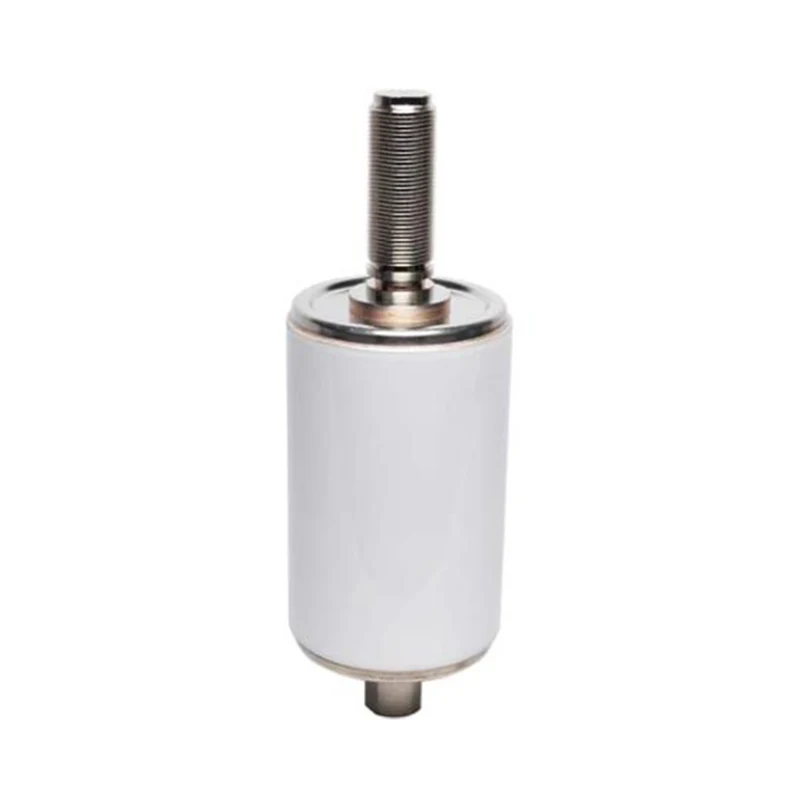

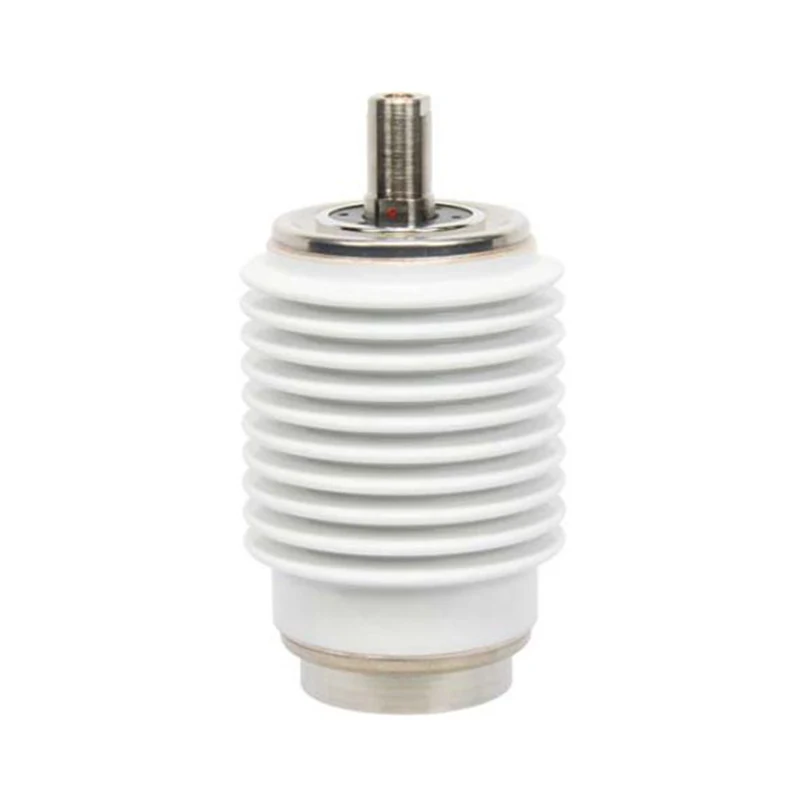

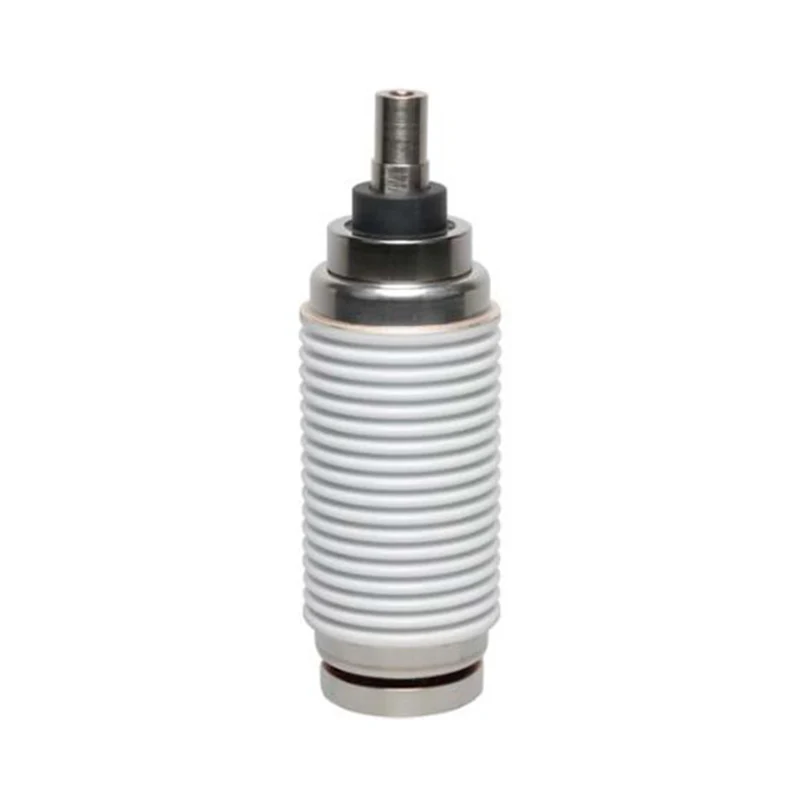

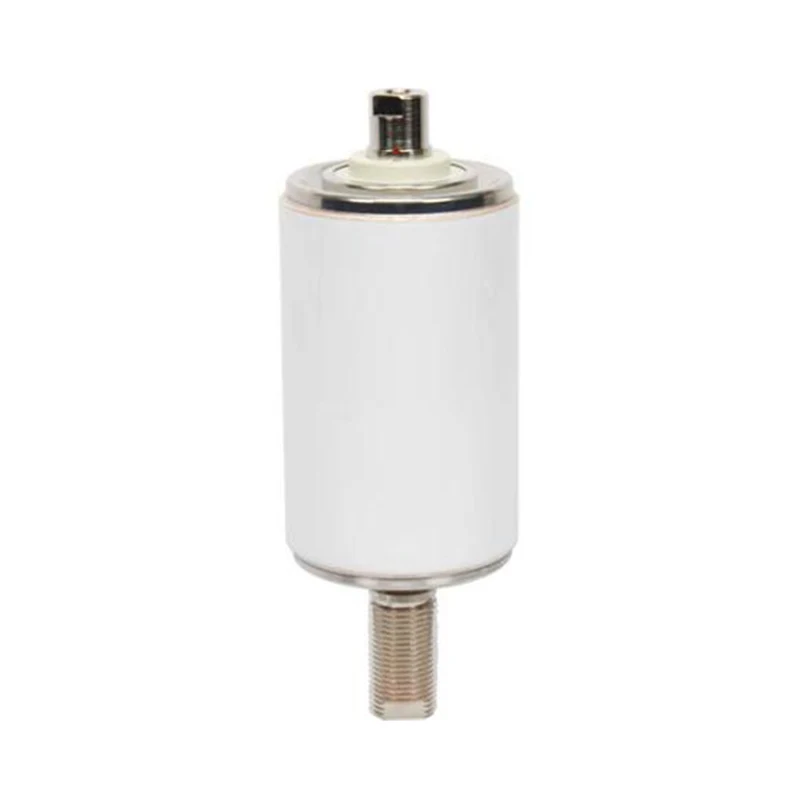

Model: TD313D, TD314A, TD314B, TD314D, TD315B

Le produit principal de Sunway Hanguang (un fabricant professionnel), l'interrupteur à vide 11KV pour VCB extérieur, est une unité d'extinction d'arc dédiée pour les VCB extérieurs 11KV, couvrant la série VITD 12/630 et compatible avec les systèmes 50/60 Hz. Avec un degré de vide de ≤1,33×10⁻³Pa, il garantit une extinction sûre de l'arc et un réallumage nul, résolvant ainsi les principaux problèmes des applications extérieures. Il a passé de nombreuses certifications faisant autorité et a été installé dans plus de 50 000 unités dans le monde. En tant que fournisseur fiable, il prend en charge la distribution d'énergie extérieure 11KV en Chine et dans le monde.

envoyer une demande

Description du produit

L'interrupteur à vide 11KV pour VCB extérieur est spécialement conçu par Sunway Hanguang pour les VCB extérieurs, s'appuyant sur une usine automatisée et 15 brevets fondamentaux pour contrôler strictement les niveaux de vide et résoudre complètement les problèmes de faible isolation, de vieillissement facile et de maintenance complexe associés aux produits traditionnels.

Ce produit a passé plusieurs certifications internationales et nationales et est reconnu par des sociétés renommées telles qu'ABB. Il a prouvé sa fiabilité dans des environnements extérieurs extrêmes et constitue le choix préféré pour les VCB extérieurs 11KV dans le monde entier.

Spécifications du produit

Caractéristiques électriques (triphasées) sur base symétrique
Numéro de modèle.	VITD12/630-16D	VITD12/630-20A	VITD12/630-20B	VITD12/630-20D	VITD12/630-25B
Fréquence nominale	50/60 Hz
Tension nominale maximale entre phases	12kV, efficace
Tension de tenue à la fréquence de puissance nominale : Air	42kV, efficace
Tension nominale de tenue aux impulsions : Air	95kV, crête
Courant normal nominal	630A
Courant de court-circuit nominal (base symétrique triphasée)	16 kA, efficace	20 kA, efficace
Pourcentage de la composante CC du courant de coupure nominal SC	0.5
Courant nominal de création de court-circuit	40 kA, crête
Durée nominale du courant de courte durée	4s
Courant de tenue nominal de courte durée	16 kA, efficace	20 kA, efficace
Courant de tenue de crête nominal	40 kA, efficace	50 kA, efficace
Résistance de contact maximale à force de fermeture minimale	20 micro-ohms
Courant de coupure nominal d'une banque de condensateurs uniques	630A,rms
Courant de coupure nominal de la banque de condensateurs dos à dos	400A,rms
Séquence de fonctionnement nominale	o-0.3s-co-180s-co
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	1,53kg	2,09 kg	1,73kg	2,48kg	1,73kg
Poids de la pièce mobile (environ)	0,49 kg	0,49 kg	0,49 kg	0,67kg	0,49 kg
Force de fermeture due au soufflet et à l'atmosphère	80 ± 40N
Force requise pour maintenir les contacts ouverts à pleine course	120 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Contacter l'AVC	9 ± 1 mm
Vitesse d'ouverture (moyenne de 75 écarts de contact)	1,1 ± 0,2 m/sec
Surcourse maximale pendant l'ouverture	2 mm
Rebond maximal lors de l'ouverture	2 mm
Vitesse de fermeture (moyenne des derniers 30 % d'écart de contact)	0,6 ± 0,2 m/sec
Durée maximale de rebond de contact (avec un maximum de 2 rebonds)	≤2 ms
Force de compression nominale du contact	1600 ± 200N
VIE (ESTIMÉE)
Durée de vie électrique au courant normal nominal	50 000Opérations
Durée de vie électrique au courant de court-circuit nominal	100Opérations
Durée de vie mécanique	50 000Opérations
Limite d'érosion des contacts	3mm
Durée de conservation	20 ans
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

L'interrupteur à vide 11KV pour VCB extérieur est optimisé pour les environnements extérieurs difficiles, offrant des avantages exceptionnels : les contacts en alliage Cu-Cr assurent une extinction stable de l'arc, les soufflets importés assurent une étanchéité fiable (taux de fuite annuel <0,5 %) et une durée de vie de 50 000 cycles ne nécessite aucun entretien ; le boîtier composite offre une protection IP65, adaptée à de larges plages de températures et à des altitudes élevées, avec une excellente résistance aux intempéries ; un contrôle de qualité rigoureux et une conception modulaire garantissent une installation facile et un service après-vente rapide.

Scénarios d'application du produit

L'interrupteur à vide 11KV pour VCB extérieur convient à tous les scénarios de distribution d'énergie extérieure 11KV, largement utilisé dans les réseaux électriques urbains et ruraux, les centrales éoliennes et solaires, les parcs industriels, le transport ferroviaire et les systèmes de stockage d'énergie. Le produit ne produit aucune émission de SF₆, est conforme aux réglementations environnementales et fournit une prise en charge fiable pour les réseaux intelligents mondiaux de 11 KV.

Foire aux questions

1. Services de personnalisation : prend en charge la personnalisation des normes internationales et nationales, fournit des services OEM/ODM et les modèles conventionnels sont expédiés sous 7 jours, compatibles avec les équipements VCB grand public.

2. Assurance qualité : les composants de base sont soigneusement sélectionnés, un contrôle qualité automatisé en usine est mis en œuvre et les produits sont traçables via un code QR.

3. Garantie et service après-vente : garantie limitée de 10 ans, avec des points de service mondiaux fournissant une assistance technique et de maintenance 24h/24 et 7j/7.

4. Notes d'installation : emballage résistant à l'humidité et aux chocs ; l'installation est adaptée aux environnements extérieurs ; il est recommandé d'effectuer des tests de tension et mécaniques après l'installation.

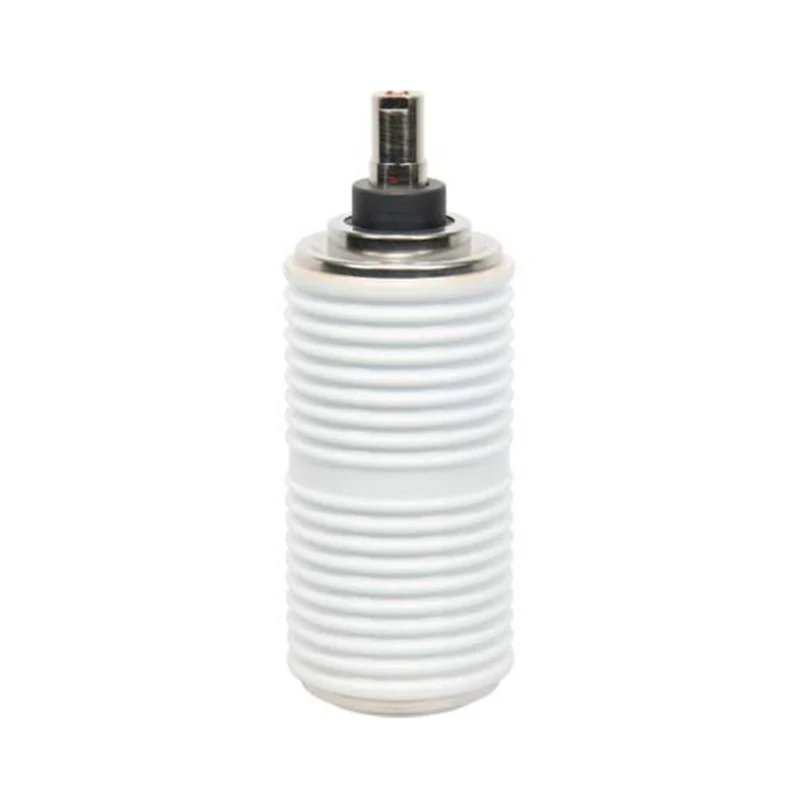

11KV Vacuum Interrupter For Outdoor VCB
