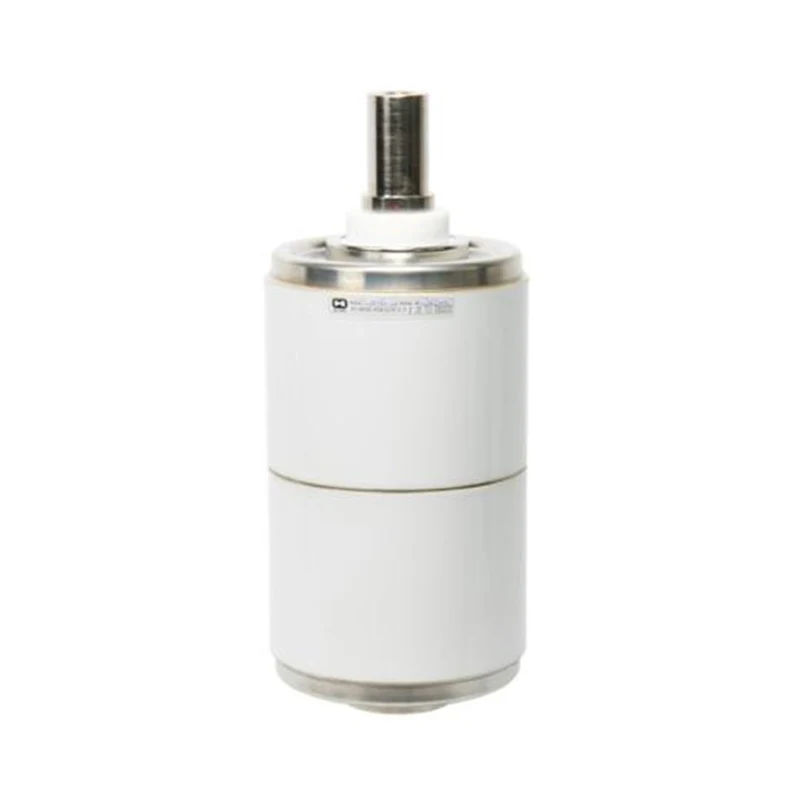

Interrupteur à vide 36KV pour disjoncteur ferroviaire

Model: TD545A

Sunway Hanguang, un fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, a développé l'interrupteur à vide 36KV pour disjoncteur ferroviaire, une unité d'extinction d'arc à noyau spécialement conçue pour les disjoncteurs haute tension des systèmes de transport ferroviaire. Les modèles principaux incluent VI-RCB-36/1250-31.5 et VI-RCB-36/2000-25, adaptés aux systèmes AC 50/60 Hz. Le niveau de vide est strictement contrôlé à ≤1,33×10⁻³Pa, permettant une interruption sans arc et un réallumage nul, répondant spécifiquement à divers défis exigeants du transport ferroviaire.

envoyer une demande

Description du produit

L'interrupteur à vide 36KV pour disjoncteur ferroviaire est un composant de protection essentiel des systèmes d'alimentation haute tension dans le transport ferroviaire, garantissant le fonctionnement sûr et stable du réseau d'alimentation électrique de traction. Il est parfaitement adapté aux environnements difficiles avec de fortes vibrations et un fonctionnement fréquent. Son usine de fabrication utilise des équipements de pointe pour une production de masse entièrement automatisée. Grâce à sa qualité fiable, le produit est devenu un fournisseur de confiance de choix dans le secteur mondial du transport ferroviaire, non seulement se vendant bien au niveau national, mais étant également adapté aux projets « la Ceinture et la Route » à l'étranger, démontrant la force de la fabrication chinoise.

L'entreprise utilise des lignes de production automatisées construites avec des équipements importés d'Allemagne et du Japon et détenant plus de 30 brevets fondamentaux. Grâce à des tests de projets complets et multi-systèmes, ce produit a accumulé plus de 150 000 unités installées dans le monde, servant plus de 60 projets de transport ferroviaire, et a été reconnu par des sociétés telles que Siemens et CRRC, accumulant une expérience d'application mature dans des scénarios complexes.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Fréquence nominale	50/60 Hz
Tension nominale	40,5 kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	95 kV, efficace
Tension assignée de tenue aux chocs de foudre	185kV, crête
Courant nominal	2000A
Résistance du circuit à la force de contact nominale la plus basse	≤20Micro ohms
Courant nominal de coupure en court-circuit	25 kA, efficace
Courant de tenue de courte durée nominal	25 kA, efficace
Durée nominale de court-circuit	4s
Courant de tenue de crête nominal	63 kA, efficace
Courant nominal de fermeture de court-circuit	63 kA, efficace
Max. Composante CC	40%
Courant de coupure nominal d'une seule batterie de condensateurs	630A,rms
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A,rms
Séquence de fonctionnement nominale	O-0,3(0,5)s-CO-180s-CO
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	8,23 kg
Poids des pièces mobiles	3,74 kg
Force de fermeture due au soufflet et à l'atmosphère	170 ± 40N
Force requise pour maintenir les contacts ouverts à pleine course	320 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Espace entre les contacts ouverts	18 ± 2 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,6 ± 0,3 m/sec
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	1,3 ± 0,2 m/sec
Force finale de contact externe ajoutée nominale	2500 ± 200N
Durée de rebond des contacts en opération de fermeture	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms
Rebond maximum lors de l'ouverture	≤2mm
VIE
Durée de vie électrique au courant normal nominal	20 000Opérations
Durée de vie électrique au courant de court-circuit nominal	50Opérations
Durée de vie mécanique	30 000Opérations
Limite d'érosion des contacts	3mm
Durée de conservation	20 ans
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008. Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

1. Excellentes performances d’extinction d’arc et électriques

Utilisant des contacts en alliage Cu-Cr de haute pureté, la valeur d'interruption de courant est <3A, avec de fortes propriétés anti-soudure, supprimant efficacement les surtensions de fonctionnement, protégeant les équipements sensibles et assurant les performances stables d'extinction d'arc de l'interrupteur à vide 36KV pour disjoncteur ferroviaire.

2. Étanchéité fiable et longue durée de vie

Équipé de soufflets en acier inoxydable importés, le taux de fuite annuel est <0,5 %, avec une durée de vie mécanique de 30 000 cycles et une durée de vie électrique de 20 000 cycles, permettant un fonctionnement à long terme sans entretien et réduisant considérablement les coûts de maintenance.

3. Adaptabilité environnementale supérieure

Le boîtier en céramique à haute résistance offre une excellente isolation, répond aux normes de résistance aux vibrations, résiste à une large plage de températures de -40 ℃ à +85 ℃ et à des altitudes élevées, et possède un indice de protection IP67, ce qui le rend adapté à divers scénarios de transit ferroviaire complexes et améliore encore l'adaptabilité environnementale de l'interrupteur à vide 36 KV pour disjoncteurs ferroviaires.

4. Contrôle de qualité rigoureux et maintenance pratique

Chaque produit est soumis à 15 inspections complètes, est traçable via un code QR et présente un taux de défaillance sur le terrain <0,01 % ; la conception modulaire facilite le remplacement et des modules de surveillance en option sont disponibles. Un service 7x24 heures est assuré par 35 centres techniques dans le monde entier.

Applications du produit

Ce produit est largement utilisé dans les scénarios d'alimentation électrique des trains à grande vitesse, des chemins de fer lourds et des métros, effectuant des tâches telles que la commutation de charge et l'interruption de panne. Sans émissions de SF₆, il répond aux exigences de protection de l'environnement et convient aux projets de transport ferroviaire nationaux et internationaux, fournissant un soutien essentiel au fonctionnement sûr et stable des systèmes d'alimentation électrique mondiaux.

Foire aux questions

- Services de personnalisation : prend en charge plusieurs normes, fournit des services OEM/ODM et offre une livraison sous 7 à 15 jours pour les modèles standard, compatibles avec les équipements des principaux fabricants.

- Assurance qualité : les composants de base sont soigneusement sélectionnés auprès de marques renommées, avec un contrôle qualité automatisé tout au long du processus, garantissant la traçabilité des produits et une qualité contrôlable.

- Garantie et service après-vente : garantie limitée de 10 ans, garantissant une décroissance du vide ne dépassant pas 20 %, avec une assistance technique et de maintenance fournie par des centres de service mondiaux.

- Directives d'installation : nécessite un transport résistant à l'humidité et aux chocs ; l'installation doit être conforme aux exigences pertinentes ; des tests de pression et de caractéristiques mécaniques sont recommandés après l'installation.

Force de la marque

Sunway Hanguang possède une usine de fabrication moderne et est profondément impliquée dans le domaine électrique depuis plus de cinquante ans. Avec des équipements de pointe, des brevets de base et un système de test complet, il est devenu un fournisseur mondial de haute qualité, renforçant l'industrie chinoise du transport ferroviaire et apportant des produits de haute qualité au monde.
