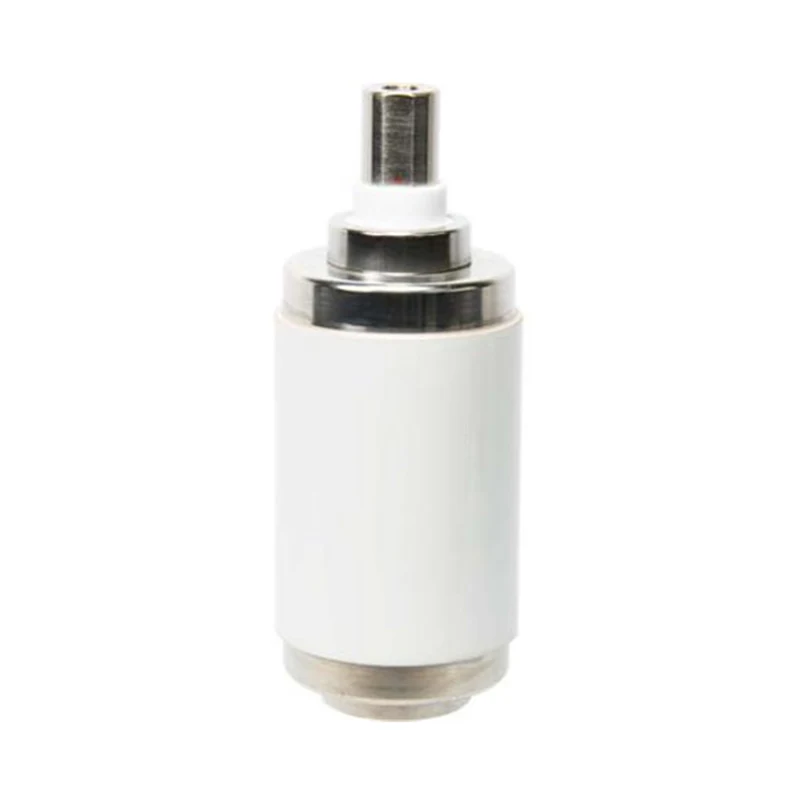

Interrupteur à vide 11kV pour générateur VCB

Model: TD336G

Sunway Hanguang, un fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, a développé l'interrupteur à vide 11 kV pour générateur VCB, une unité d'extinction d'arc à noyau spécialement conçue pour les disjoncteurs de générateur (GCB). Ce produit est compatible avec les systèmes AC 50/60 Hz, permettant une commutation sans arc grâce à la technologie ultra-vide, surmontant les inconvénients traditionnels. Soutenu par des normes rigoureuses et une solide expertise technique, il est devenu un fournisseur fiable dans le secteur mondial de la production d'électricité, démontrant la force de la Chine dans la fabrication d'électricité moyenne tension.

envoyer une demande

Description du produit

L'interrupteur à vide 11 kV pour générateur VCB est une unité d'extinction d'arc à noyau personnalisée de Sunway Hanguang, spécialement conçue pour les GCB, responsable de la coupure des circuits du générateur et de l'isolation des défauts, garantissant ainsi la sécurité du système. Il est compatible avec les systèmes CA 50/60 Hz, avec un degré de vide de ≤1,33×10⁻³Pa, permettant une commutation sans arc et un réallumage nul, résolvant ainsi les inconvénients des produits traditionnels tels que l'usure rapide et la maintenance complexe.

Sunway Hanguang possède une usine de fabrication intelligente et moderne, utilisant des équipements internationaux de premier plan et détenant 35 brevets fondamentaux. Ses produits sont certifiés KEMA et CESI, avec plus de 200 000 unités installées dans le monde, et sont reconnus par State Grid, GE et d'autres. L'interrupteur à vide 11 kV pour générateur VCB est un produit représentatif mettant en valeur les principaux atouts de l'entreprise.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Fréquence nominale	50/60 Hz
Tension nominale maximale entre phases	12kV, efficace
Tension de tenue à la fréquence de puissance nominale : Air	42kV, efficace
Tension nominale de tenue aux impulsions : Air	95kV, crête
Courant normal nominal	1600A
Courant de court-circuit nominal (base symétrique triphasée)	31,5 kA, efficace
Pourcentage de la composante CC du courant de coupure nominal SC	50%
Courant nominal de création de court-circuit	80 kA, crête
Durée nominale du courant de courte durée	4s
Courant de tenue nominal de courte durée	31,5 kA, efficace
Courant de tenue de crête nominal	80 kA, efficace
Résistance de contact maximale à force de fermeture minimale	18 micro-ohms
Courant de coupure nominal d'une banque de condensateurs uniques	630A,rms
Courant de coupure nominal de la banque de condensateurs dos à dos	400A,rms
Séquence de fonctionnement nominale	o-0.3s-co-180s-co
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	3,13 kg
Poids de la pièce mobile (environ)	1,28 kg
Force de fermeture due au soufflet et à l'atmosphère	120 ± 50N
Force requise pour maintenir les contacts ouverts à pleine course	190 ± 60N
EXIGENCES MÉCANIQUES(REF. VCB)
1.Coup de contact	11 ± 1 mm
2. Vitesse d'ouverture (moyenne de 75 écarts de contact)	1,1 ± 0,2 m/sec
3. Surcourse maximale pendant l'ouverture	2 mm
4. Rebond maximum lors de l'ouverture	2 mm
5. Vitesse de fermeture (moyenne des derniers 30 % d'écart de contact)	0,6 ± 0,2 m/sec
6. Durée maximale du rebond de contact (avec un maximum de 2 rebonds)	≤2 ms
7. Force de compression de contact nominale	3150 ± 200N
8. Fermeture et ouverture non simultanées des contacts triphasés	≤2 ms
VIE (ESTIMÉE)
1. Durée de vie électrique au courant normal nominal	50 000Opérations
2. Durée de vie électrique au courant de court-circuit nominal	100Opérations
3. Durée de vie mécanique	50 000Opérations
4. Limite d’érosion des contacts	3mm
5.Durée de conservation	20 ans
1. Répond ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008. 2.* Caractéristiques nominales à communiquer sur demande

Caractéristiques et avantages du produit

L'interrupteur à vide 11 kV pour générateur VCB offre des avantages significatifs en termes de matériaux, de processus et de service. Les principaux points saillants comprennent :

- Contacts en alliage Cu-Cr de haute pureté, avec une valeur d'interruption de courant <3A, protégeant l'isolation du générateur ;

- Détection de fuite par spectrométrie de masse à soufflet 316L importé + hélium, avec un taux de fuite annuel <0,5% et une durée de vie mécanique supérieure à 50 000 cycles ;

- Boîtier en céramique scellé par fusion à haute fréquence, offrant une excellente isolation, adapté à de larges plages de température, à des altitudes élevées et à des conditions de travail extrêmes ;

- 15 inspections complètes + traçabilité par code QR, avec un taux de défaillance <0,01%, compatible avec les GCB grand public et remplacement sans outil ;

- 40 centres techniques mondiaux offrant un service complet 7 × 24 heures.

Applications du produit

Ce produit a une large gamme d'applications et convient à diverses conditions de fonctionnement extrêmes, notamment les centrales électriques à turbine à gaz, les sous-stations de stockage d'énergie éolienne/solaire, les alimentations électriques de secours des hôpitaux et les systèmes électriques marins, offrant une protection fiable pour la connexion au réseau du système électrique et l'isolation des défauts.

Foire aux questions

1. Services de personnalisation : prend en charge la personnalisation des modules actuels et intelligents, ainsi que des services OEM/ODM ;

2. Assurance qualité : contrôle qualité complet du processus avec enregistrements électroniques traçables ;

3. Garantie et service après-vente : garantie limitée de 10 ans, avec diagnostic sur site et services de pièces de rechange fournis par des centres de service mondiaux ;

4. Directives d'installation : emballage résistant à l'humidité et aux chocs pendant le transport ; après une installation correcte, la rigidité diélectrique et les caractéristiques mécaniques doivent être testées.
