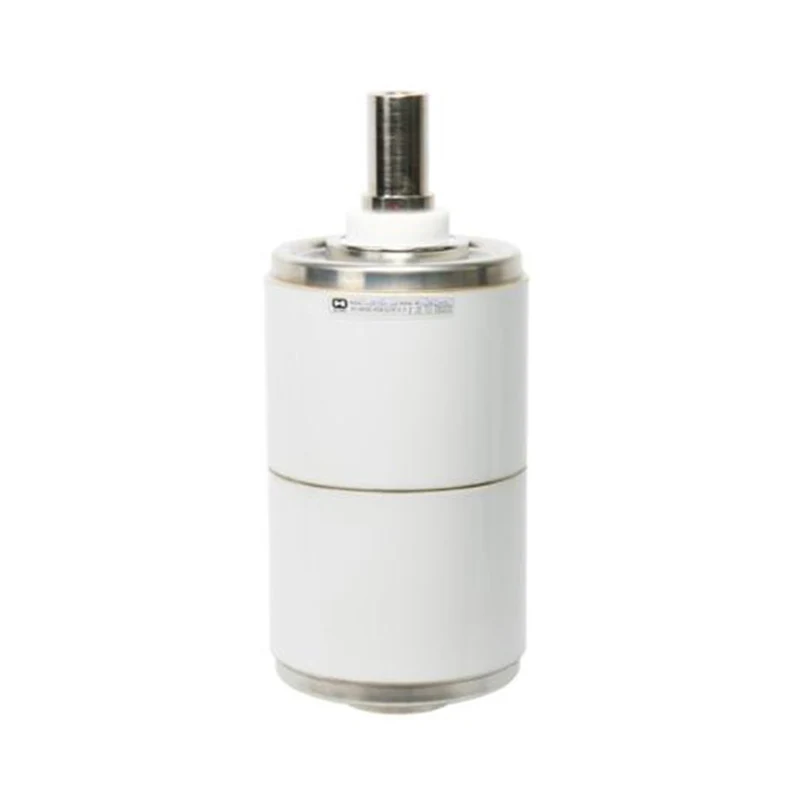

Interrupteur à vide 33kV pour générateur VCB

Model: TD545K

Sunway Hanguang, un fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, a créé l'interrupteur à vide 33 kV pour générateur VCB, une unité d'extinction d'arc central spécialement conçue pour les disjoncteurs de générateur (GCB). Ce produit est compatible avec les systèmes AC 50/60 Hz, présente un degré de vide de ≤1,33×10⁻³Pa, permettant une interruption sans arc et un réallumage nul. Soutenu par des normes rigoureuses et des certifications faisant autorité, il est devenu un fournisseur de composants majeur de confiance dans le secteur mondial de la production d’électricité. Sa base de production est située en Chine, utilisant une usine intelligente pour une production de masse efficace et un contrôle de qualité strict, offrant une protection fiable pour divers systèmes de production d'électricité.

envoyer une demande

Description du produit

L'interrupteur à vide 33 kV pour générateur VCB est une unité d'extinction d'arc central personnalisée par Sunway Hanguang pour les GCB, remplissant des fonctions critiques d'isolation des défauts et de protection contre les courts-circuits dans les systèmes de production d'électricité. Il est compatible avec les systèmes CA 50/60 Hz et peut gérer efficacement les opérations fréquentes et les impacts de courts-circuits dans les scénarios de production d'énergie à grande échelle.

Sunway Hanguang est profondément impliqué dans le domaine électrique depuis plus de cinquante ans, utilisant des équipements importés pour construire des lignes de production intelligentes et détenant 35 brevets principaux. Ses produits ont passé des certifications faisant autorité telles que KEMA et CESI, avec plus de 120 000 unités installées dans le monde, gagnant la reconnaissance d'entreprises renommées telles que Huaneng, GE et Siemens, démontrant la force de ce fabricant chinois.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Fréquence nominale	50/60 Hz
Tension nominale	40,5 kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	95 kV, efficace
Tension assignée de tenue aux chocs de foudre	185kV, crête
Courant nominal	2000A
Résistance du circuit à la force de contact nominale la plus basse	≤20Micro ohms
Courant nominal de coupure en court-circuit	25 kA, efficace
Courant de tenue de courte durée nominal	25 kA, efficace
Durée nominale de court-circuit	4s
Courant de tenue de crête nominal	63 kA, efficace
Courant nominal de fermeture de court-circuit	63 kA, efficace
Max. Composante CC	40%
Courant de coupure nominal d'une seule batterie de condensateurs	630A,rms
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A,rms
Séquence de fonctionnement nominale	O-0,3(0,5)s-CO-180s-CO
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	8,23 kg
Poids des pièces mobiles	3,74 kg
Force de fermeture due au soufflet et à l'atmosphère	170 ± 40N
Force requise pour maintenir les contacts ouverts à pleine course	320 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Espace entre les contacts ouverts	18 ± 2 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,6 ± 0,3 m/sec
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	1,3 ± 0,2 m/sec
Force finale de contact externe ajoutée nominale	2500 ± 200N
Durée de rebond des contacts en opération de fermeture	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms
Rebond maximum lors de l'ouverture	≤2mm
VIE
Durée de vie électrique au courant normal nominal	20 000 opérations
Durée de vie électrique au courant de court-circuit nominal	50 opérations
Durée de vie mécanique	30 000 opérations
Limite d'érosion des contacts	3mm
Durée de conservation	20 ans
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008. Caractéristiques nominales à fournir sur demande

Caractéristiques du produit et principaux avantages

L'interrupteur à vide 33 kV pour générateur VCB se distingue par ses performances et sa fiabilité, répondant pleinement aux normes élevées requises pour les scénarios de production d'énergie à grande échelle :

- Excellente protection contre l'extinction d'arc : utilise des contacts en alliage Cu-Cr de haute pureté, avec une valeur d'interruption de courant <3A, protégeant l'isolation du générateur ; soufflet importé combiné à une détection de fuite par spectrométrie de masse à l'hélium, avec un taux de fuite annuel <0,5%, garantissant un fonctionnement stable.

- Résistance environnementale supérieure : conception intégrée d'une coque en céramique et d'une bride métallique, avec une tension de tenue à fréquence industrielle de 95 kV/1 min, une tension de tenue aux chocs de foudre de 185 kV et une résistance à une large plage de température de -40 ℃ ~ + 85 ℃ et une altitude de 4 000 mètres, s'adaptant aux conditions de travail complexes. - Contrôle de qualité ultime : chaque unité est soumise à 15 inspections complètes, avec traçabilité par code QR, entraînant un taux d'échec <0,01 %, démontrant les capacités de fabrication sophistiquées de l'usine intelligente de Sunway Hanguang.

- Haute adaptabilité et maintenance facile : compatible avec les plates-formes GCB traditionnelles, remplacement sans outil et prise en charge de l'extension de la surveillance intelligente ; 40 centres techniques mondiaux fournissent un service 7x24 heures.

Scénarios d'application du produit

L'interrupteur à vide 33 kV pour générateur VCB a une large gamme d'applications, adaptée aux centrales thermiques, aux centrales électriques à turbine à gaz, aux centrales nucléaires, aux sous-stations éoliennes offshore, etc.

Foire aux questions

1. Services de personnalisation : prend en charge la personnalisation des modules de courant, de fréquence de fonctionnement et de surveillance intelligente, fournissant une gamme complète de services OEM/ODM, démontrant les capacités d'adaptation flexibles du fabricant.

2. Assurance qualité : les composants de base sont soigneusement sélectionnés auprès de marques renommées, avec un contrôle qualité complet et des enregistrements électroniques traçables, garantissant une qualité stable et fiable.

3. Garantie et service après-vente : garantie limitée de 10 ans, avec des points de service mondiaux fournissant un diagnostic sur site, une formation et une fourniture de pièces de rechange, garantissant une réponse rapide.

4. Notes d'installation : emballage résistant à l'humidité et aux chocs pendant le transport, procédures d'installation standard et tests de tension de tenue et de caractéristiques mécaniques après l'installation avant la mise en service.

Engagement de la marque

En tant que fabricant chinois leader, Sunway Hanguang adhère à la philosophie de « la qualité d'abord, le client avant tout » et s'engage à fournir des interrupteurs à vide 33 kV de haute qualité pour générateur VCB aux clients du monde entier. Nous améliorons continuellement nos produits et services, en nous efforçant d'être le fournisseur privilégié de composants de base dans le domaine mondial de la production d'électricité, contribuant ainsi à la sécurité et au développement énergétiques mondiaux.
