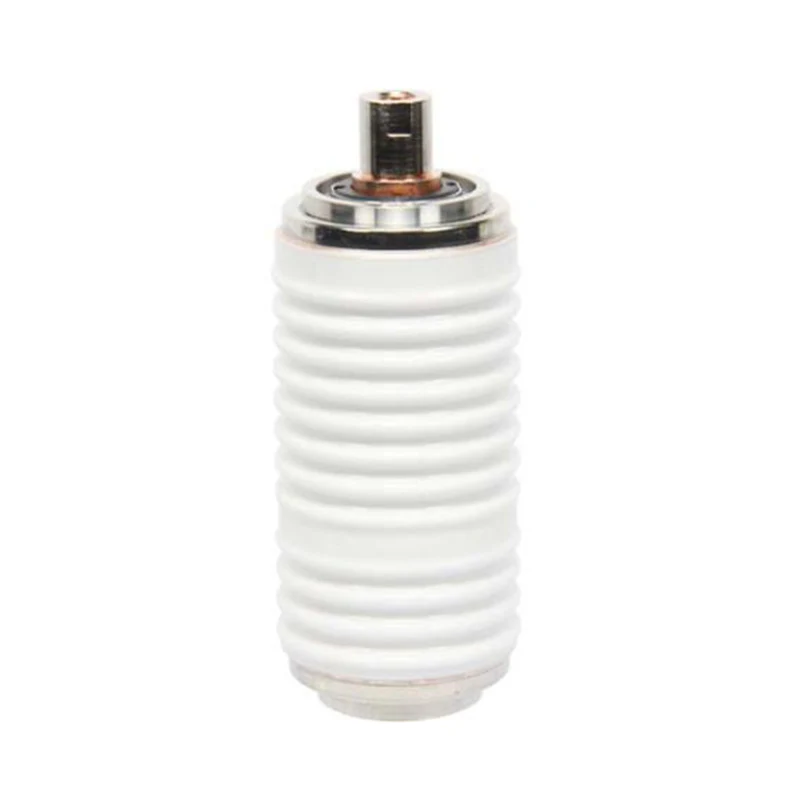

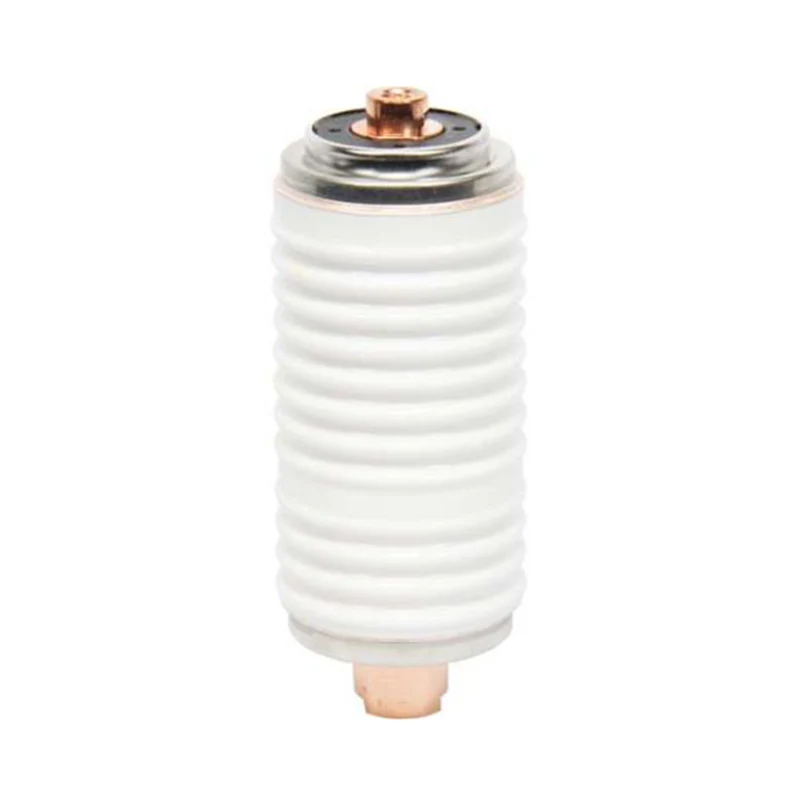

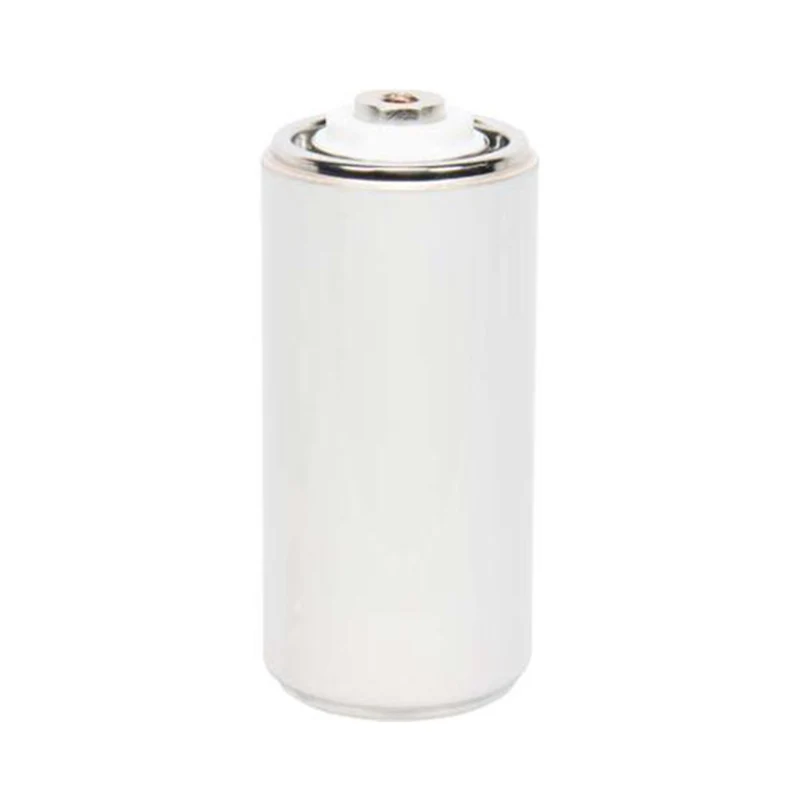

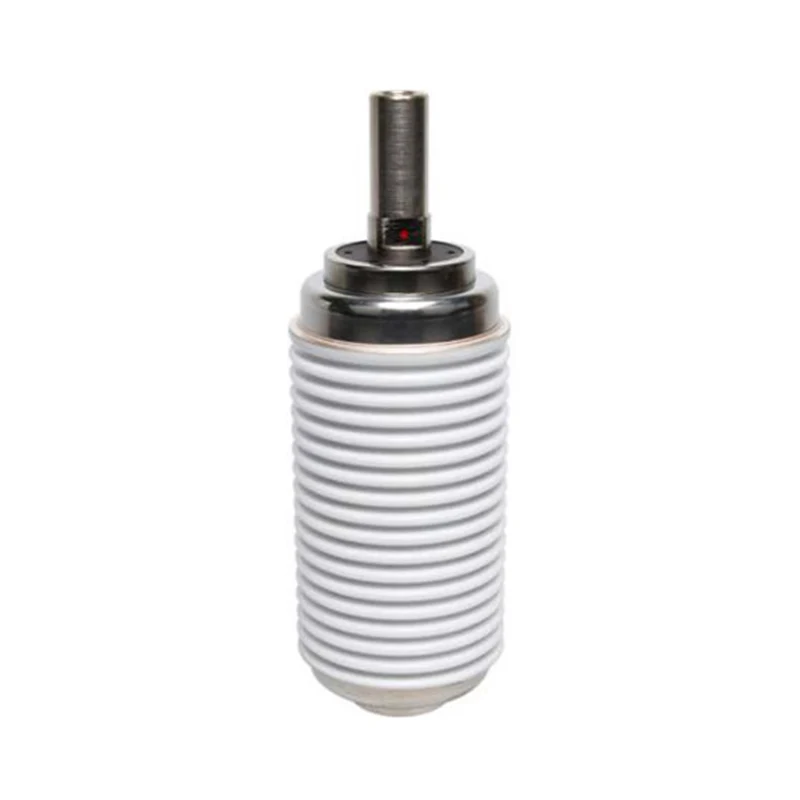

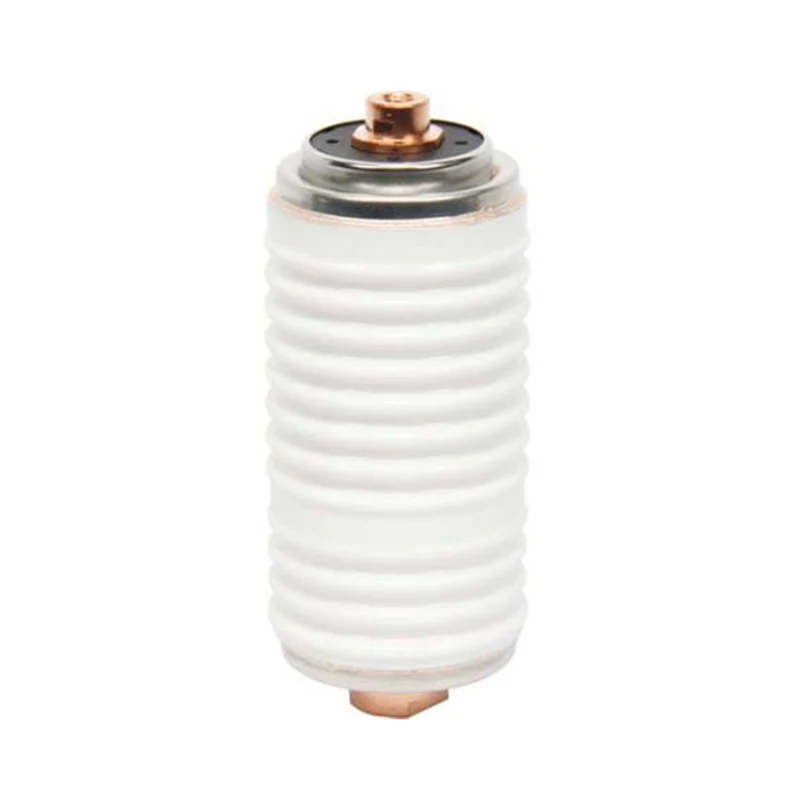

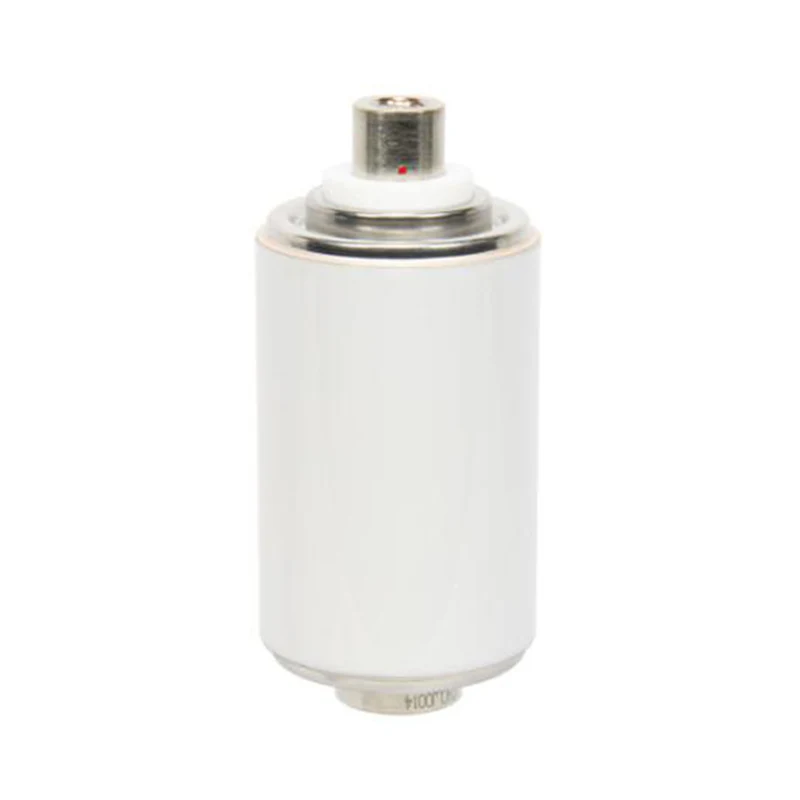

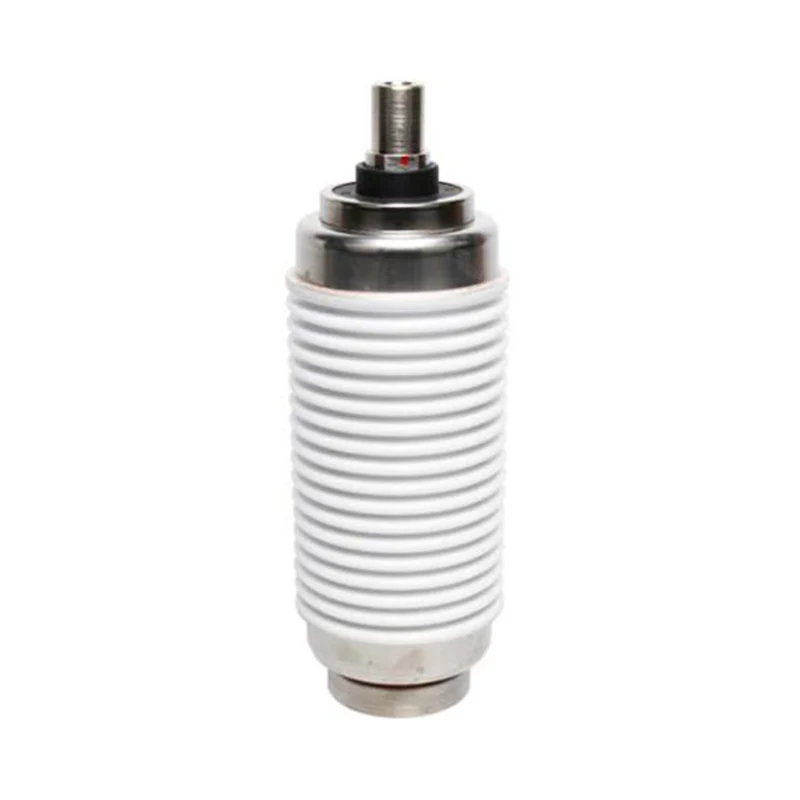

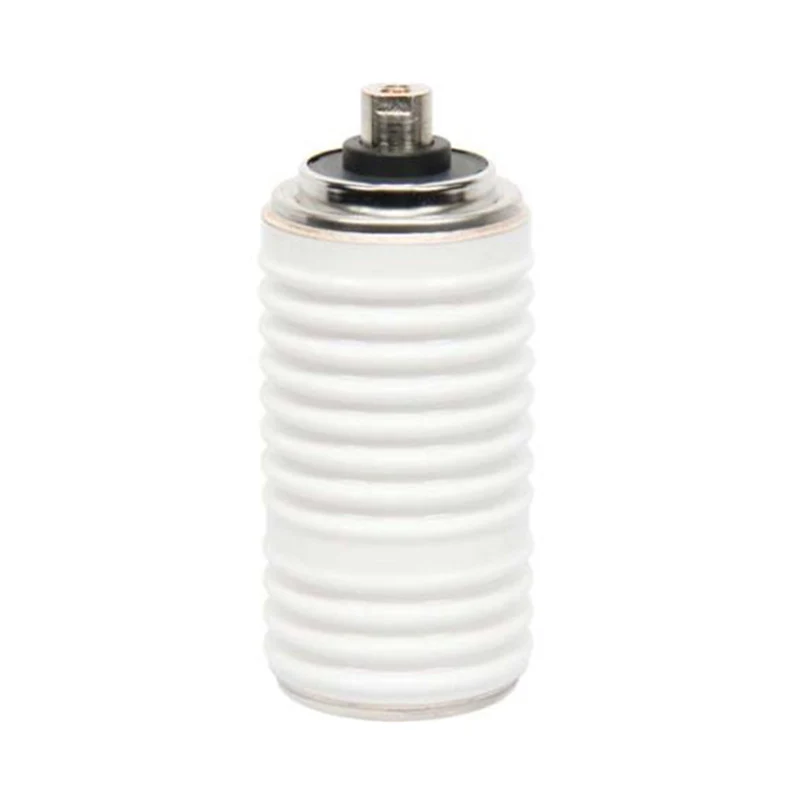

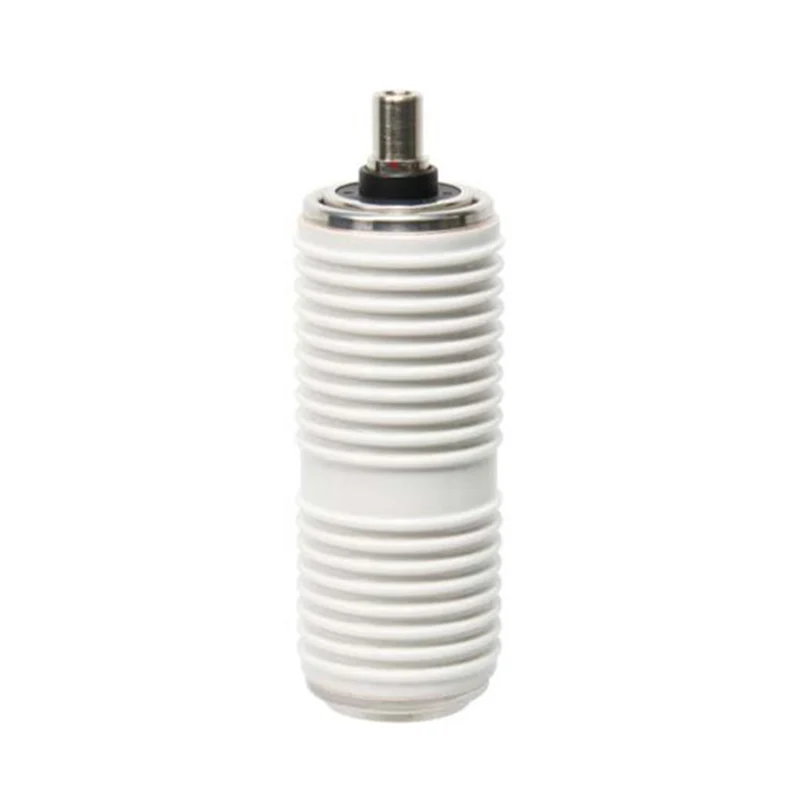

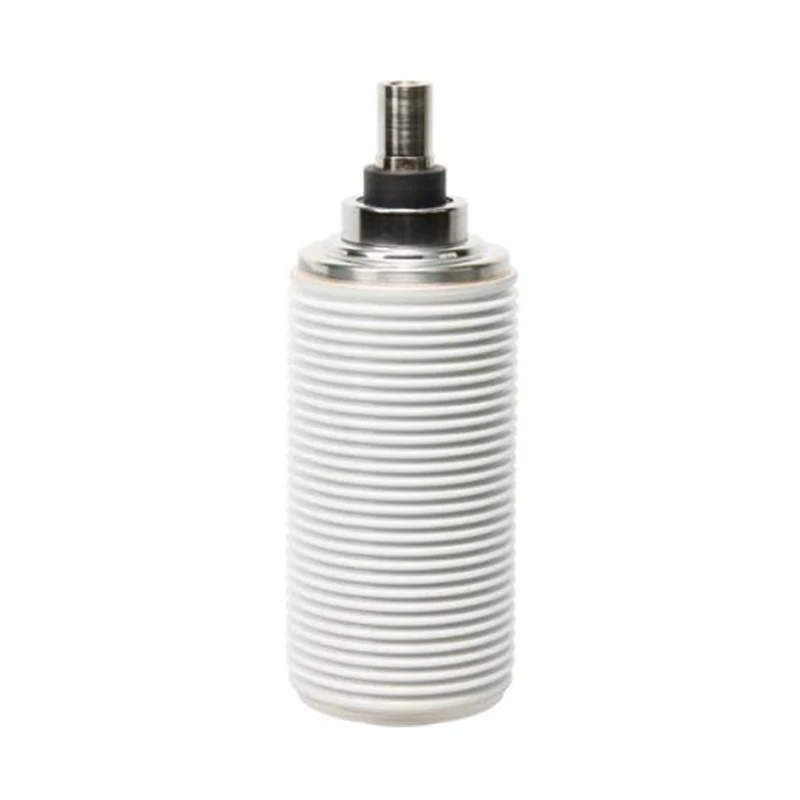

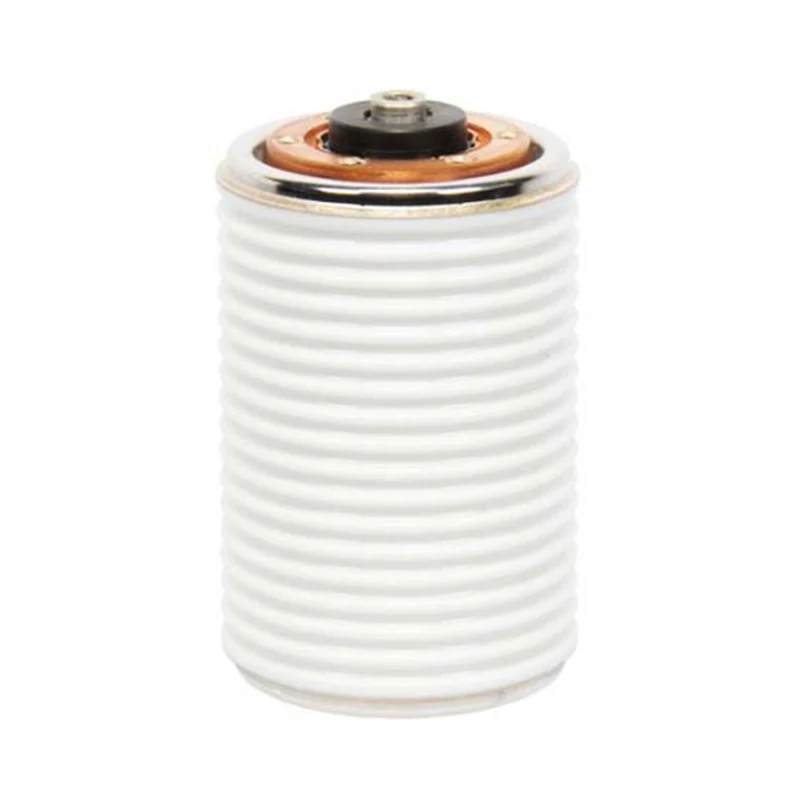

Interrupteur à vide 12KV pour interrupteur de coupure de charge

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

L'interrupteur à vide Sunway Hanguang 12 kV pour interrupteurs-sectionneurs de charge est une unité d'extinction d'arc à noyau spécialement développée pour les interrupteurs-sectionneurs de charge moyenne tension. En tant que fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, Sunway Hanguang exploite ses lignes de production intelligentes haut de gamme et ses principaux brevets pour créer des produits de haute qualité adaptés aux systèmes AC 50/60 Hz. Cet interrupteur à vide 12 kV pour interrupteurs-sectionneurs résout les problèmes traditionnels grâce à son degré de vide élevé et ses avantages d'interruption sans arc. Il a reçu plusieurs certifications faisant autorité et est largement utilisé dans le monde. En tant que fournisseur fiable, nous fournissons une assistance complète depuis notre base de fabrication en Chine, avec des processus d'usine standardisés garantissant la qualité tout au long du processus.

envoyer une demande

Description du produit

L'interrupteur à vide 12 kV pour interrupteurs-sectionneurs de charge est un composant essentiel spécialement conçu par Sunway Hanguang pour les interrupteurs-sectionneurs moyenne tension, adapté aux systèmes CA 50/60 Hz. Avec un degré de vide de ≤1,33×10⁻³Pa, il permet une interruption sans arc et un réallumage nul, surmontant ainsi les inconvénients des produits traditionnels tels qu'une maintenance élevée, une pollution importante et de faibles capacités d'interruption de courant faible.

L'entreprise est profondément impliquée dans le domaine électrique depuis plus de cinquante ans, utilisant des équipements haut de gamme importés pour construire des lignes de production intelligentes et détenant plus de 20 brevets principaux. Ses produits ont passé des certifications faisant autorité au niveau international. Ce modèle d'interrupteur à vide 12 kV pour interrupteurs-sectionneurs a accumulé plus de 150 000 installations dans le monde, desservant plus de 60 pays et régions, et a été reconnu par des entreprises nationales et internationales bien connues.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Fréquence nominale	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Tension nominale	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace	12kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace	42kV, efficace
Tension assignée de tenue aux chocs de foudre	95kV, crête	75kV, crête	95kV, crête	95kV, crête	95kV, crête	95kV, crête	75kV, crête	95kV, crête	95kV, crête	95kV, crête
Courant nominal	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
Résistance de contact maximale à force de fermeture minimale	≤35Micro ohms	25Micro ohms	35Micro ohms	≤35Micro ohms	≤35Micro ohms	≤35Micro ohms	25Micro ohms	35Micro ohms	≤35Micro ohms	≤35Micro ohms
Courant de tenue de courte durée nominal	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace	20 kA, efficace
Durée nominale de court-circuit	4s	3s	4s	4s	4s	4s	3s	4s	4s	4s
Courant de tenue de crête nominal	50 kA, efficace	50 kA, crête	50 kA, efficace	50 kA, efficace	50 kA, efficace	50 kA, efficace	50 kA, crête	50 kA, efficace	50 kA, efficace	50 kA, efficace
Courant nominal de fermeture de court-circuit	50 kA, efficace	50 kA, efficace	50 kA, crête	50 kA, efficace	50 kA, efficace	50 kA, efficace	50 kA, efficace	50 kA, crête	50 kA, efficace	50 kA, efficace
Courant de coupure de charge actif nominal	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Courant de coupure nominal en boucle fermée	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Capacité nominale du transformateur à vide	1250kVA	10A	100A	1250kVA	1250kVA	1250kVA	10A	100A	1250kVA	1250kVA
Courant nominal de coupure de charge du câble	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
Courant de coupure nominal d'une seule batterie de condensateurs	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

DONNÉES MÉCANIQUES
Numéro de modèle.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Poids de l'interrupteur (environ)	0,98 kg	1,18kg	1,64 kg	1,81 kg	1,81 kg	1,09 kg	1,09 kg	1,18kg	1,02kg	1,12kg
Poids des pièces mobiles	0,41kg	0,8kg	0,58 kg	0,54kg	0,54kg	0,36kg	0,8kg	0,58 kg	0,43 kg	0,49 kg
Force de fermeture due au soufflet et à l'atmosphère	70 ± 30N	8,0 kgF	60 ± 30N	70 ± 30N	70 ± 30N	70 ± 30N	8,0 kgF	60 ± 30N	70 ± 30N	70 ± 30N
Force requise pour maintenir les contacts ouverts à pleine course	130 ± 50N	11,8 kgF	130 ± 40N	130 ± 50N	130 ± 50N	130 ± 50N	11,8 kgF	130 ± 40N	130 ± 50N	130 ± 50N

EXIGENCES MÉCANIQUES(REF. VCB)
Numéro de modèle.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Espace entre les contacts ouverts	8 ± 1 mm	8 ± 1 mm	9 ± 1 mm	9 ± 1 mm	9 ± 1 mm	8 ± 1 mm	8 ± 1 mm	9 ± 1 mm	8 ± 1 mm	8 ± 1 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,2 ± 0,2 m/s	1,0-1,4 m/sec	1,0 ± 0,2 m/s	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,0-1,4 m/sec	1,0 ± 0,2 m/s	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	0,6 ± 0,2 m/s	0,6-1,0 m/sec	0,6 ± 0,2 m/sec	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6-1,0 m/sec	0,6 ± 0,2 m/sec	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s
Force finale de contact externe ajoutée nominale	1000 ± 100N	1000 ± 100N	1000 ± 100N	1000 ± 100N	1000 ± 100N	1000 ± 100N		1000 ± 100N	1000 ± 100N	1000 ± 100N
Force de contact externe ajoutée au point de contact	750 ± 80N	750 ± 80N	750 ± 80N	750 ± 80N	750 ± 80N	750 ± 80N		750 ± 80N	750 ± 80N	750 ± 80N
Durée de rebond des contacts en opération de fermeture	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms		≤2 ms	≤2 ms	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms			≤2 ms	≤2 ms
Rebond maximum lors de l'ouverture	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms	≤2 ms		2 mm	≤2 ms	≤2 ms

VIE (ESTIMÉE)
Numéro de modèle.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Durée de stockage	20 ans	20 ans	20 ans	20 ans	20 ans	20 ans	20 ans	20 ans	20 ans	20 ans
Endurance mécanique	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations	10000 opérations
Les contacts limitent l’érosion	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

L'interrupteur à vide Sunway Hanguang 12 kV pour interrupteurs-sectionneurs de charge présente des matériaux, une structure et des tests améliorés et optimisés, avec des avantages fondamentaux exceptionnels :

1. Matériaux de haute qualité, excellentes performances : utilise des contacts en alliage Cu-Cr de haute pureté avec une valeur d'interruption de courant <3A, supprimant les surtensions de fonctionnement ; associé à des soufflets importés, le taux de fuite annuel est <0,5 % et la durée de vie en fatigue dépasse 10 000 cycles.

2. Structure optimisée, large applicabilité : conception intégrée d'une coque en céramique et d'une bride métallique, résistante à la tension, à la température et à la haute altitude, adaptée au niveau de pollution IV et capable de gérer diverses conditions de travail extrêmes.

3. Tests rigoureux, qualité contrôlable : chaque unité est soumise à 10 tests complets, avec traçabilité par code QR, ce qui entraîne un taux d'échec <0,03 %, bien supérieur à la moyenne de l'industrie. 4. Adaptation pratique et service complet : compatible avec les plates-formes de commutateur de charge grand public, permettant un remplacement rapide et sans outil. Des modules de surveillance intelligents en option sont disponibles et 25 centres techniques mondiaux fournissent un service 24h/24 et 7j/7.

Applications du produit

Ce produit est largement utilisé dans les armoires de réseau en anneau urbain, les salles de distribution d'énergie industrielle, les centres de données, les sous-stations photovoltaïques/éoliennes et d'autres scénarios. Il est adapté aux conditions de travail extrêmes et répond aux besoins de commutation des lignes électriques et de fonctionnement des transformateurs, contribuant ainsi à la distribution intelligente de l’énergie et à la neutralité carbone.

Foire aux questions

1. Services de personnalisation : prend en charge la personnalisation du courant nominal, des modules intelligents, etc., et fournit des services OEM/ODM pour répondre à diverses exigences standard.

2. Assurance qualité : les composants de base sont soigneusement sélectionnés parmi des marques connues, avec un contrôle qualité complet du processus, une traçabilité par code QR et une conformité à plusieurs normes internationales et nationales.

3. Garantie et service après-vente : garantie limitée de 10 ans, garantissant une dégradation du vide ≤ 20 %, avec un support après-vente complet fourni par des centres de service mondiaux.

4. Directives d'installation : transport résistant à l'humidité et aux chocs, installation standardisée et tests post-installation de la tension de tenue et des caractéristiques mécaniques pour garantir la compatibilité.

Engagement de l'entreprise

En tant que fabricant et fournisseur professionnel, Sunway Hanguang, s'appuyant sur sa base de production en Chine et son réseau de services mondial, optimise en permanence les performances de son interrupteur à vide 12 kV pour interrupteur-sectionneur, fournissant des solutions fiables, efficaces et respectueuses de l'environnement pour le domaine mondial de la distribution d'énergie moyenne tension.
