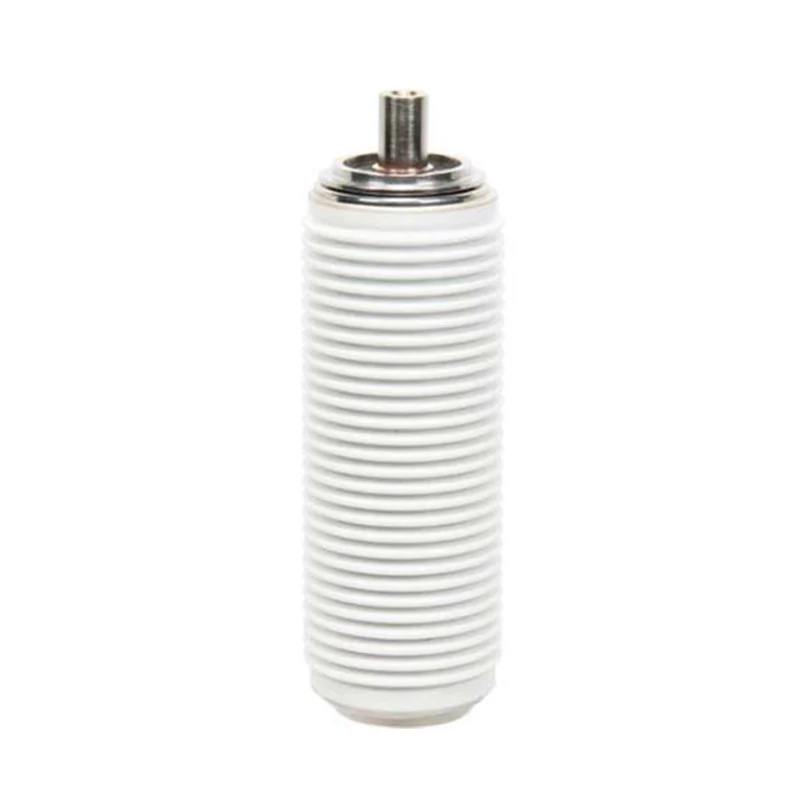

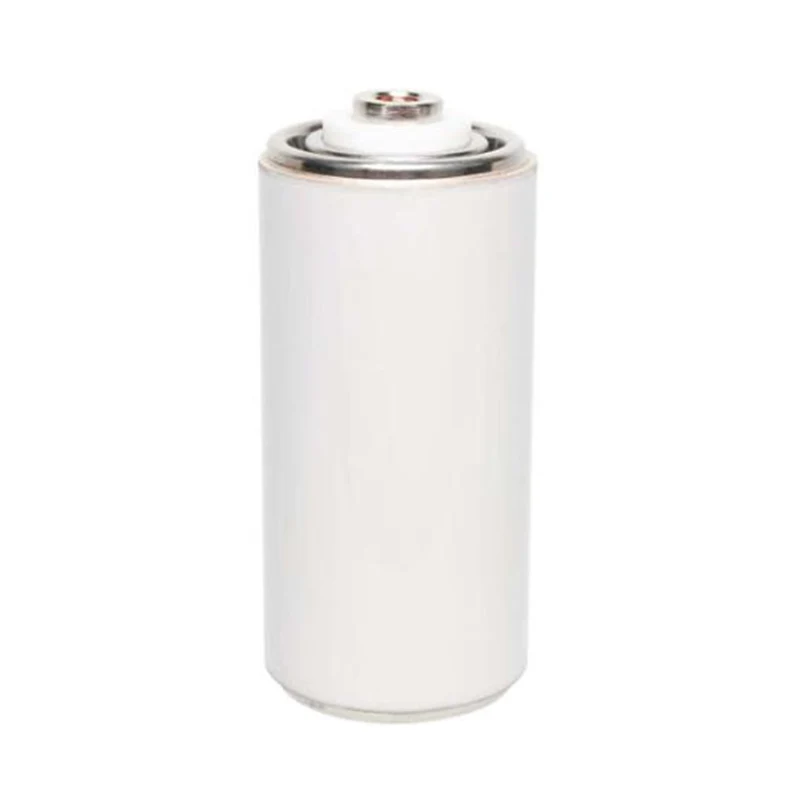

Interrupteur à vide 24KV pour interrupteur de coupure de charge

Model: TF413J, TF413V

L'interrupteur à vide 24 kV de Sunway Hanguang pour interrupteurs-sectionneurs de charge est une unité d'extinction d'arc à noyau spécialement conçue pour les interrupteurs-sectionneurs de charge moyenne tension. Il est compatible avec les systèmes CA 50/60 Hz, présente un niveau de vide de ≤1,33×10⁻³Pa et permet une commutation sans arc et un réallumage nul, surmontant ainsi les défauts des produits traditionnels. En tant que fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, l'entreprise s'appuie sur des équipements haut de gamme et des brevets de base pour garantir que ce produit passe de nombreux tests faisant autorité. Avec plus de 120 000 unités installées dans le monde, il a gagné la reconnaissance d'entreprises nationales et internationales de renom, devenant ainsi une solution privilégiée dans le domaine de la distribution d'énergie moyenne tension.

envoyer une demande

Description du produit

L'interrupteur à vide 24 kV pour interrupteurs-sectionneurs est un composant central d'extinction d'arc conçu sur mesure par Sunway Hanguang, incarnant les cinquante années d'expertise technologique de la marque. Il est compatible avec les systèmes AC 50/60 Hz, avec un niveau de vide strictement contrôlé de ≤1,33×10⁻³Pa, permettant une commutation sans arc et un réallumage nul, résolvant complètement les problèmes de pollution des produits SF₆ et de maintenance fastidieuse des produits isolés dans l'air.

En tant que fournisseur chevronné de produits électriques, Sunway Hanguang s'appuie sur des lignes de production automatisées et sur plus de 20 brevets fondamentaux pour garantir que l'interrupteur à vide 24 kV pour interrupteurs-sectionneurs répond aux normes CEI, GB et autres, en passant avec succès des tests internationaux et nationaux complets, démontrant la force de la fabrication chinoise. Avec plus de 120 000 unités installées dans le monde, desservant plus de 50 pays et régions, elle a gagné la reconnaissance d'entreprises telles que State Grid et Siemens.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITF24/630-16	VITF24/630-16V
Fréquence nominale	50/60 Hz	50/60 Hz
Tension nominale	24 kV, efficace	24 kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	60 kV, efficace	65 kV, efficace
Tension assignée de tenue aux chocs de foudre	125kV, crête	125kV, crête
Courant nominal	630A	630A
Résistance de contact maximale à force de fermeture minimale	≤35Micro ohms	≤35Micro ohms
Courant de tenue de courte durée nominal	20 kA, efficace	20 kA, efficace
Durée nominale de court-circuit	4s	4s
Courant de tenue de crête nominal	50 kA, efficace	50 kA, efficace
Courant nominal de fermeture de court-circuit	50 kA, efficace	50 kA, efficace
Courant de coupure de charge actif nominal	630A	630A
Courant de coupure nominal en boucle fermée	630A	630A
Capacité nominale du transformateur à vide	1250kVA	1250kVA
Courant nominal de coupure de charge du câble	10A	10A
Courant de coupure nominal d'une seule batterie de condensateurs	400A	400A
Courant de coupure nominal de la batterie de condensateurs dos à dos	400A	400A
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	1,25 kg	2,18 kg
Poids des pièces mobiles	0,68 kg	0,72kg
Force de fermeture due au soufflet et à l'atmosphère	70 ± 30N	70 ± 30N
Force requise pour maintenir les contacts ouverts à pleine course	145 ± 50N	130 ± 50N
EXIGENCES MÉCANIQUES(REF. VCB)
Espace entre les contacts ouverts	12 ± 1 mm	12 ± 1 mm
Vitesse d'ouverture moyenne (moyenne des premiers 75 % de l'écart de contact)	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s
Vitesse de fermeture moyenne (moyenne des 30 derniers % de l'écart de contact)	0,7 ± 0,2 m/s	0,6 ± 0,2 m/s
Force finale de contact externe ajoutée nominale	1000 ± 100N	1000 ± 100N
Force de contact externe ajoutée au point de contact	750 ± 80N	750 ± 80N
Durée de rebond des contacts en opération de fermeture	≤2 ms	≤2 ms
Non-simultanéité de Fermeture et d'Ouverture des Contacts triphasés	≤2 ms	≤2 ms
Rebond maximum lors de l'ouverture	≤2 ms	≤2 ms
VIE (ESTIMÉE)
Durée de stockage	20 ans	20 ans
Endurance mécanique	10000Opérations	10000Opérations
Les contacts limitent l’érosion	3mm	3mm
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

L'interrupteur à vide 24 kV pour interrupteurs-sectionneurs de charge est optimisé pour un fonctionnement à haute fréquence et des exigences de commutation fiables, offrant des performances globales exceptionnelles. Ses principaux avantages sont les suivants :

1. Excellentes performances de commutation et de protection

Utilisant des contacts en alliage Cu-Cr de haute pureté, avec une valeur d'interruption de courant <3A, il supprime les surtensions de commutation et sa faible stabilité d'interruption de courant dépasse de loin la moyenne de l'industrie, garantissant ainsi la sécurité des équipements en aval.

2. Performances d'étanchéité élevées et longue durée de vie

Équipé de soufflets en acier inoxydable importés, le taux de fuite annuel est <0,5 % et la durée de vie en fatigue dépasse 8 000 cycles, éliminant ainsi le besoin d'un entretien fréquent et réduisant les coûts d'exploitation et de maintenance.

3. Adaptabilité environnementale supérieure

La coque en céramique et la bride métallique sont intégralement moulées, offrant une excellente isolation et résistance à de larges plages de température, à des altitudes élevées et à des conditions de travail complexes, ce qui la rend adaptée à divers scénarios extrêmes de distribution d'énergie.

4. Contrôle de qualité rigoureux et entretien pratique.

L'usine moderne de Sunway Hanguang met en œuvre un contrôle de qualité strict, chaque produit étant soumis à 10 tests, assurant la traçabilité et affichant un taux d'échec <0,03 % ; il est compatible avec les plates-formes grand public, permet un remplacement sans outil et offre un service 7 x 24 heures via son réseau mondial.

Scénarios d'application du produit

L'interrupteur à vide 24 kV pour interrupteurs-sectionneurs de charge est largement utilisé dans les armoires de réseau en anneau urbain, les salles de distribution d'énergie industrielle, les centres de données, les sous-stations photovoltaïques/éoliennes et d'autres scénarios. Il résiste à des conditions de fonctionnement extrêmes, répond aux besoins de commutation de charge et d’isolation des câbles, s’aligne sur les tendances de neutralité carbone et ne présente aucun risque de pollution gazeuse.

Foire aux questions

1. Services de personnalisation

Prend en charge la personnalisation des modules de courant nominal et de surveillance, fournit des services OEM/ODM et est compatible avec plusieurs normes et différentes marques de commutateurs de charge.

2. Assurance qualité

Les composants de base sont sélectionnés auprès de marques renommées, avec un contrôle qualité complet et des enregistrements électroniques traçables, garantissant une qualité contrôlable.

3. Garantie et service après-vente

Garantie limitée de 10 ans, décroissance du vide ≤ 20 % et réseau de service mondial assurant l'installation, le diagnostic et la fourniture de pièces de rechange.

4. Notes d'installation

Assurer un transport résistant à l'humidité et aux chocs. L'installation doit être conforme aux exigences environnementales. Après l'installation, il est recommandé d'effectuer des tests de tenue en tension et de caractéristiques mécaniques.
