Interrupteur à vide 33KV pour interrupteur de coupure de charge

Model: TF512P

Sunway Hanguang, un fabricant professionnel avec plus de cinquante ans d'expérience dans le domaine électrique, développe et fabrique l'interrupteur à vide 33 kV pour interrupteur-sectionneur de charge (modèle VITF 33/630-16P), l'unité d'extinction d'arc central pour interrupteurs-sectionneurs de charge moyenne tension. Ce produit est compatible avec les systèmes 50/60 Hz, a un degré de vide de ≤1,33×10⁻³Pa, permettant une commutation sans arc et surmontant les défauts des produits traditionnels. S'appuyant sur des équipements de pointe et un contrôle qualité complet du processus, le produit a passé de nombreux tests faisant autorité, avec plus de 100 000 unités installées dans le monde, desservant plus de 60 pays et régions. En tant que fournisseur fiable, il fournit des solutions de distribution d'énergie moyenne tension de haute qualité à ses clients en Chine et dans le monde.

envoyer une demande

Description du produit

L'interrupteur à vide 33 kV pour interrupteur-sectionneur est un composant essentiel spécifiquement développé par Sunway Hanguang pour les interrupteurs-sectionneurs moyenne tension, correspondant au modèle VITF 33/630-16P, compatible avec les systèmes AC 50/60 Hz utilisés dans le monde entier, et constitue la garantie principale d'une commutation fiable des interrupteurs-sectionneurs.

Sunway Hanguang a construit une usine standardisée et entièrement automatisée, s'appuyant sur des équipements allemands et japonais avancés pour assurer un contrôle complet du processus. Détenant plus de 20 brevets principaux, le produit est conforme aux normes faisant autorité telles que la CEI 62271-200 et a été reconnu par State Grid, Siemens et d'autres. Avec plus de 100 000 unités installées dans le monde, elle a accumulé une expérience approfondie en matière d’applications dans des conditions de travail extrêmes.

Paramètres du produit

CLASSIFICATIONS ÉLECTRIQUES (3PHASES) BASE SYMÉTRIQUE
Numéro de modèle.	VITF33/630-16P
Fréquence nominale	50/60 Hz
Tension nominale	12kV, efficace
Tension de tenue assignée de courte durée à fréquence industrielle (1 min)	42kV, efficace
Tension assignée de tenue aux chocs de foudre	75kV, crête
Courant nominal	630A
Résistance de contact maximale à force de fermeture minimale	25Micro ohms
Courant de tenue de courte durée nominal	16 kA, efficace
Durée nominale de court-circuit	3s
Courant de tenue de crête nominal	40 kA, crête
Courant nominal de fermeture de court-circuit	40 kA, efficace
Courant de coupure de charge actif nominal	630A
Courant de coupure nominal en boucle fermée	630A
Capacité nominale du transformateur à vide	10A
Courant nominal de coupure de charge du câble	630A
Courant de coupure nominal d'une seule batterie de condensateurs	400A
Courant de coupure nominal de la batterie de condensateurs dos à dos	3150A
DONNÉES MÉCANIQUES
Poids de l'interrupteur (environ)	1,65 kg
Poids de la pièce mobile (environ)	0,8kg
Force de fermeture due au soufflet et à l'atmosphère	8,0 kgF
Force requise pour maintenir les contacts ouverts à pleine course	11,8 kgF
EXIGENCES MÉCANIQUES(REF. VCB)
Contacter l'AVC	8 ± 1 mm
Vitesse d'ouverture (moyenne de 75 écarts de contact)	1,0-1,4 m/sec
Surcourse maximale pendant l'ouverture	2 mm
Rebond maximal lors de l'ouverture	2 mm
Vitesse de fermeture (moyenne des derniers 30 % d'écart de contact)	0,6-1,0 m/sec
Durée maximale de rebond de contact (avec un maximum de 2 rebonds)	0.002Sec
Force de compression nominale du contact	7,0-9,0 kgF
VIE (ESTIMÉE)
Durée de stockage	20 ans
Endurance mécanique	10000Opérations
Les contacts limitent l’érosion	3mm
Satisfait ou dépasse les exigences d'endurance électrique de classe E2 pour le service de réenclenchement automatique selon CEI 62271-200 et JB 8738-2008.
Caractéristiques nominales à fournir sur demande

Caractéristiques et avantages du produit

Ce produit est profondément optimisé pour les exigences de fonctionnement à haute fréquence des interrupteurs-sectionneurs de charge de 33 kV, avec des performances globales de pointe dans l'industrie : il utilise des contacts en alliage Cu-Cr de haute pureté, avec une valeur d'interruption de courant de <3 A, supprimant les surtensions de fonctionnement et offrant une forte stabilité pour les petites interruptions de courant ; les soufflets importés en acier inoxydable 316L assurent une étanchéité fiable, avec un taux de fuite annuel <0,5% et une durée de vie mécanique de plus de 10 000 cycles ; il possède une excellente isolation, adapté à de larges plages de température, à des altitudes élevées et à des conditions de travail complexes ; chaque produit est soumis à 12 tests rigoureux, prend en charge la traçabilité et offre un fonctionnement et une maintenance pratiques, avec un service 7 x 24 heures fourni par 25 centres techniques mondiaux.

Applications du produit

L'interrupteur à vide 33 kV pour interrupteurs-sectionneurs a une large gamme d'applications, couvrant des scénarios conventionnels tels que les principaux réseaux électriques urbains, les parcs industriels et les centres de données, ainsi que des conditions de fonctionnement extrêmes telles que l'énergie éolienne offshore, le transport ferroviaire et les sous-stations à haute altitude.

Il répond précisément aux exigences fondamentales telles que la commutation de charge et l'isolation des câbles, est exempt de pollution gazeuse, s'aligne sur la tendance à la neutralité carbone et fournit un support essentiel pour la mise à niveau de la distribution d'énergie intelligente en Chine et dans le monde, en s'adaptant à divers scénarios exigeants de distribution d'énergie moyenne tension.

Foire aux questions

1. Services de personnalisation : prend en charge la personnalisation des modules actuels et intelligents, fournit des services OEM/ODM et est compatible avec diverses normes et différentes marques de commutateurs de charge.

2. Assurance qualité : composants de base sélectionnés, contrôle qualité complet du processus, rapports de test traçables et vérifiables disponibles.

3. Garantie et service après-vente : garantie limitée de 10 ans, le réseau de service mondial fournit des services rapides sur site et des pièces de rechange.

4. Notes d'installation : transport résistant à l'humidité et aux chocs, installation et tests standardisés pour garantir la compatibilité avec le corps de l'interrupteur.

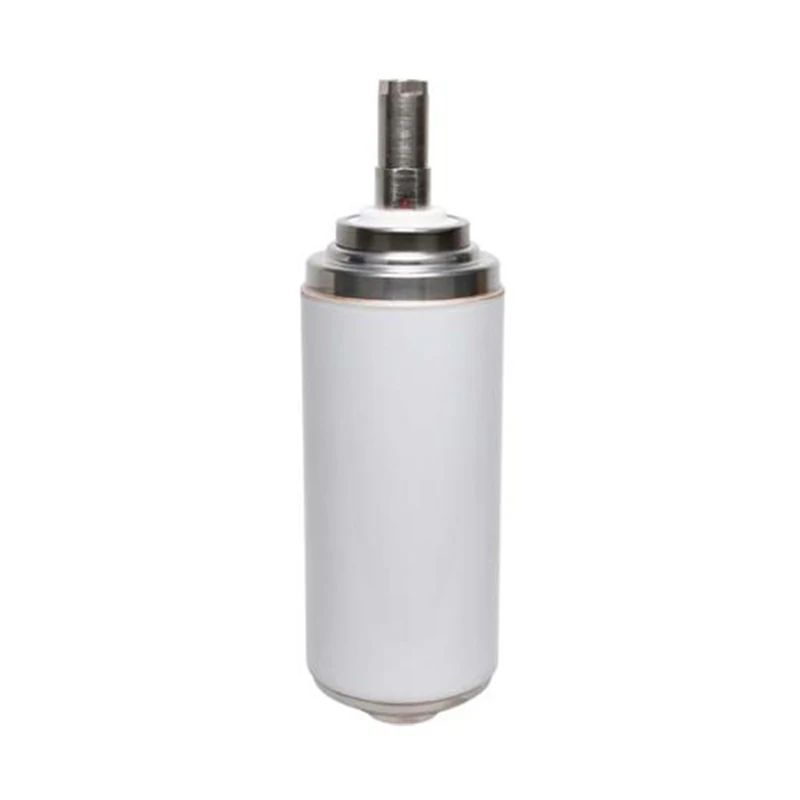

33KV Vacuum Interrupter For Load Break Switch
